Nguyên tắc vận hành của bơm li tâm trục ngang SLW100-ISW100-250-I động cơ 55 kw năng suất 77%
Nguyên tắc vận hành của bơm ly tâm trục ngang SLW100-ISW100-250-I, động cơ 55 kW với năng suất 77%, được dựa trên các nguyên lý cơ bản của bơm ly tâm và thiết kế đặc biệt của dòng bơm này. Dưới đây là chi tiết về nguyên tắc hoạt động:
1. Nguyên lý cơ bản
- Tạo động năng từ cánh bơm: Khi động cơ truyền động đến trục bơm, cánh bơm quay với tốc độ cao, tạo ra lực ly tâm. Lực này khiến chất lỏng (thường là nước) bị đẩy từ tâm cánh bơm ra phía mép ngoài.
- Tăng áp suất: Nước bị đẩy ra ngoài mép cánh bơm sẽ đi vào buồng xoắn, nơi áp suất được tăng lên trước khi nước được đẩy ra đường ống xả.
2. Cơ chế vận hành chi tiết
a. Giai đoạn hút
- Nước từ nguồn cấp (hồ chứa, giếng sâu, bể nước,...) được hút vào qua đường ống hút nhờ áp suất thấp được tạo ra ở tâm cánh bơm.
- Bơm có khả năng hút sâu 4.0m, đảm bảo vận hành ổn định ngay cả khi nguồn nước nằm ở vị trí thấp hơn.
b. Giai đoạn đẩy
- Lực ly tâm đẩy nước từ tâm cánh bơm ra ngoài với vận tốc cao.
- Áp suất nước tăng dần trong buồng xoắn và được đẩy qua đường ống xả với khả năng đẩy cao lên tới 83m.
c. Hiệu suất năng lượng
- Động cơ 55 kW cung cấp năng lượng để quay trục bơm và cánh bơm. Với năng suất 77%, phần lớn năng lượng được chuyển thành động năng của nước, trong khi tổn thất năng lượng do ma sát hoặc các yếu tố khác là tối thiểu.
3. Các yếu tố ảnh hưởng đến vận hành
a. Hiệu suất thủy lực
- Hiệu suất phụ thuộc vào thiết kế cánh bơm, buồng xoắn và điều kiện vận hành.
- Với năng suất 77%, bơm đạt hiệu quả vận hành cao, phù hợp với nhiều ứng dụng.
b. Điều kiện hút và xả
- Đường ống hút cần đảm bảo không bị tắc nghẽn hoặc rò rỉ để tránh giảm lưu lượng.
- Đầu xả cần được lắp đặt đúng kỹ thuật để duy trì áp suất và lưu lượng.
c. Tải trọng động cơ
- Động cơ 55 kW được thiết kế để hoạt động ổn định với tải trọng tối đa, giúp đảm bảo áp suất và lưu lượng nước trong suốt quá trình vận hành.
4. Quy trình vận hành tiêu chuẩn
Kiểm tra trước khi khởi động:
- Đảm bảo bơm được mồi đầy nước (nếu cần).
- Kiểm tra đường ống hút và xả.
- Đảm bảo không có vật cản trong buồng bơm.
Khởi động:
- Bật nguồn cho động cơ hoạt động, đảm bảo tốc độ quay đạt giá trị định mức.
Theo dõi vận hành:
- Giám sát lưu lượng, áp suất, và độ rung để đảm bảo vận hành ổn định.
- Kiểm tra nhiệt độ động cơ và bơm.
Dừng bơm:
- Tắt nguồn động cơ và đóng van xả để tránh nước chảy ngược
Lưu ý khi lắp đặt bơm li tâm trục ngang SLW100-ISW100-250-I động cơ 55 kw năng suất 77%
Việc lắp đặt bơm ly tâm trục ngang SLW100-ISW100-250-I với động cơ công suất 55 kW và hiệu suất năng suất 77% đòi hỏi tuân thủ các lưu ý quan trọng để đảm bảo hoạt động hiệu quả, ổn định và bền bỉ. Dưới đây là các điểm cần lưu ý:
1. Chuẩn bị trước khi lắp đặt
- Kiểm tra thiết bị: Đảm bảo bơm và động cơ không bị hư hại hoặc có khiếm khuyết trong quá trình vận chuyển.
- Nền móng: Nền lắp đặt phải chắc chắn, bằng phẳng và đủ chịu lực để tránh rung lắc khi vận hành.
- Căn chỉnh đồng tâm: Trục bơm và động cơ phải được căn chỉnh đồng tâm chính xác để giảm rung động và mài mòn bất thường.
2. Lắp đặt đường ống
- Đường ống hút:
- Đường ống hút phải có đường kính lớn hơn hoặc bằng đường kính cổng hút của bơm để giảm tổn thất áp suất.
- Hạn chế các khúc cua gấp, đầu nối không cần thiết để giảm thiểu hiện tượng sục khí (cavitation).
- Đặt thêm van chân hoặc lưới lọc tại đầu hút để tránh dị vật gây hỏng hóc.
- Đường ống xả:
- Trang bị van một chiều và van khóa trên đường ống xả để ngăn hiện tượng nước chảy ngược.
- Đảm bảo đường ống xả có khả năng chịu áp suất cao tương ứng với cột áp bơm (83m).
3. Cách lắp đặt động cơ
- Hệ thống dây điện:
- Sử dụng cáp điện đúng tiêu chuẩn phù hợp với công suất động cơ (55 kW).
- Lắp đặt tủ điều khiển hoặc biến tần (nếu cần) để bảo vệ động cơ và điều chỉnh tốc độ bơm linh hoạt.
- Cách điện và bảo vệ: Động cơ đạt chuẩn IP54 phải được đặt ở nơi khô ráo, thoáng khí, tránh tiếp xúc trực tiếp với nước hoặc hóa chất.
4. Lắp đặt bơm
- Chiều cao hút: Đảm bảo chiều cao hút không vượt quá 4.0m (theo thông số kỹ thuật), kể cả tổn thất do ma sát đường ống.
- Cố định bơm: Sử dụng bu lông neo để cố định bơm chắc chắn trên nền móng, giảm rung động khi vận hành.
- Phớt kín: Kiểm tra và siết chặt các điểm kết nối để tránh rò rỉ tại các mối nối, mặt bích.
5. Thử nghiệm sau lắp đặt
- Mồi nước: Đảm bảo buồng bơm được mồi đầy nước trước khi khởi động để tránh hiện tượng chạy khô gây hư hỏng phớt và cánh bơm.
- Chạy thử:
- Khởi động bơm và theo dõi các thông số như áp suất, lưu lượng, tiếng ồn, độ rung.
- Kiểm tra nhiệt độ của động cơ và bơm sau khi hoạt động liên tục.
- Điều chỉnh: Nếu có hiện tượng bất thường như rung lắc mạnh, tiếng ồn lớn, cần tắt bơm và kiểm tra ngay lập tức.
6. Bảo trì và vận hành lâu dài
- Bôi trơn: Đảm bảo vòng bi và các bộ phận chuyển động được bôi trơn đầy đủ.
- Vệ sinh: Thường xuyên làm sạch lưới lọc đầu hút và kiểm tra đường ống để tránh tắc nghẽn.
- Kiểm tra định kỳ: Theo dõi độ mài mòn của cánh bơm, phớt cơ khí, và kiểm tra căn chỉnh trục định kỳ để duy trì hiệu suất.
Việc lắp đặt đúng kỹ thuật và tuân thủ các lưu ý trên không chỉ giúp tối ưu hóa hiệu suất hoạt động của bơm mà còn kéo dài tuổi thọ của thiết bị, đồng thời giảm thiểu chi phí bảo trì và sửa chữa
Điều kiện làm việc bơm li tâm trục ngang SLW100-ISW100-250-I động cơ 55 kw năng suất 77%
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

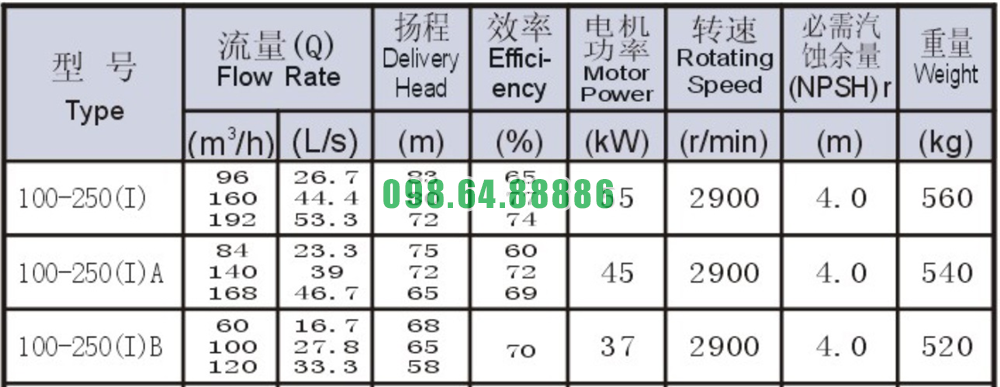

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100-ISW100-250-I động cơ 55 kw năng suất 77%

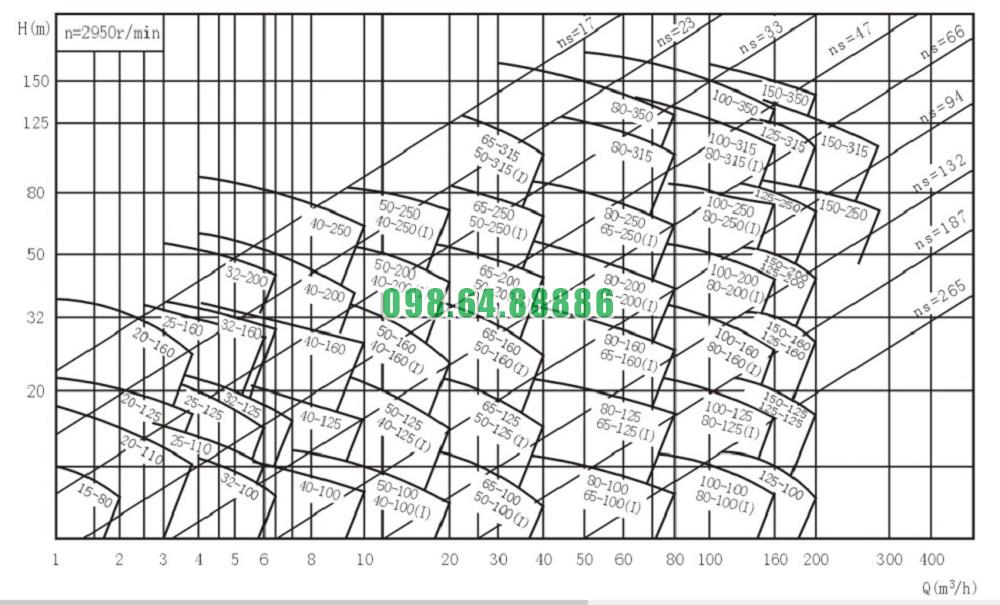

Đường cong hiệu suất bơm li tâm trục ngang SLW100-ISW100-250-I động cơ 55 kw năng suất 77%

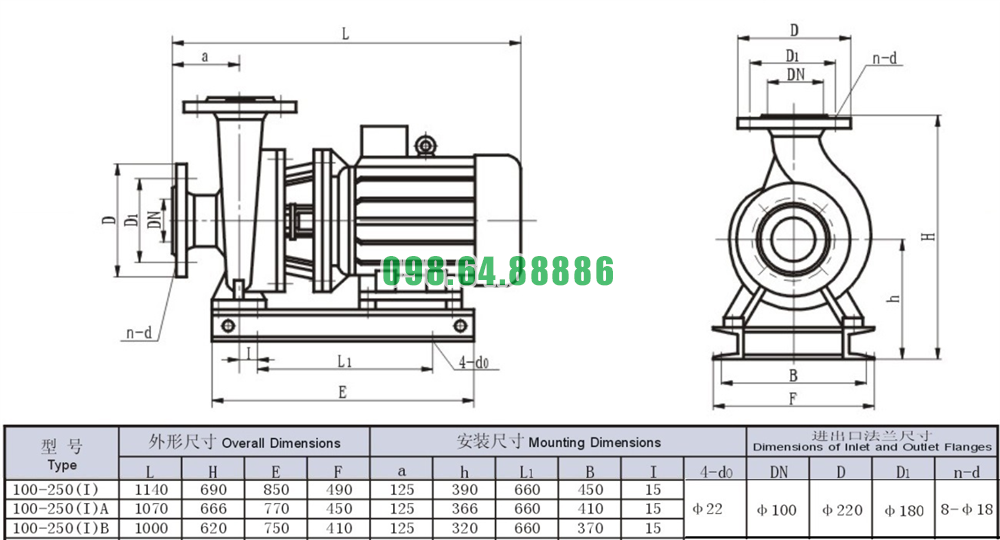

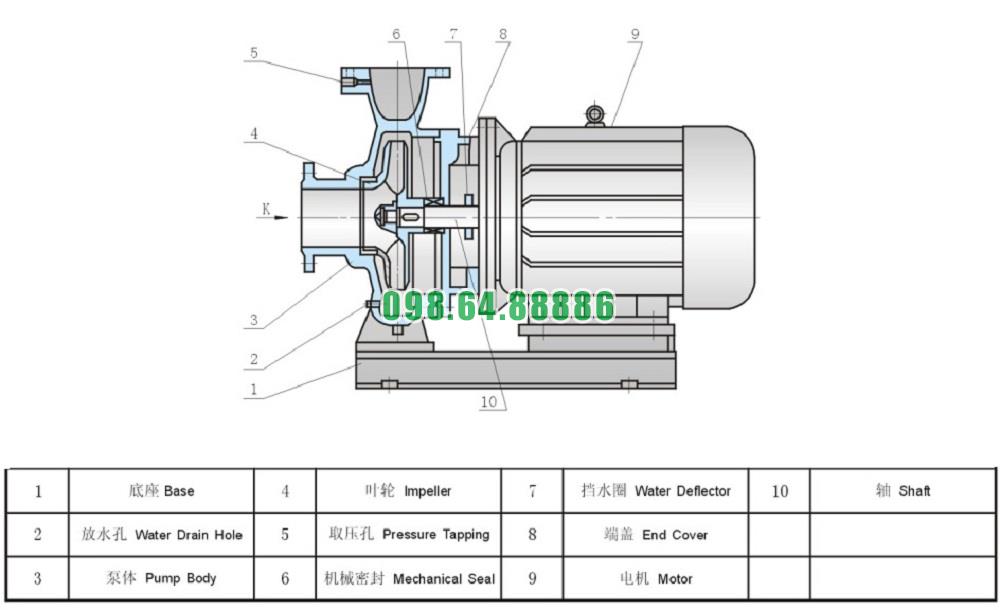

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100-ISW100-250-I động cơ 55 kw năng suất 77%
