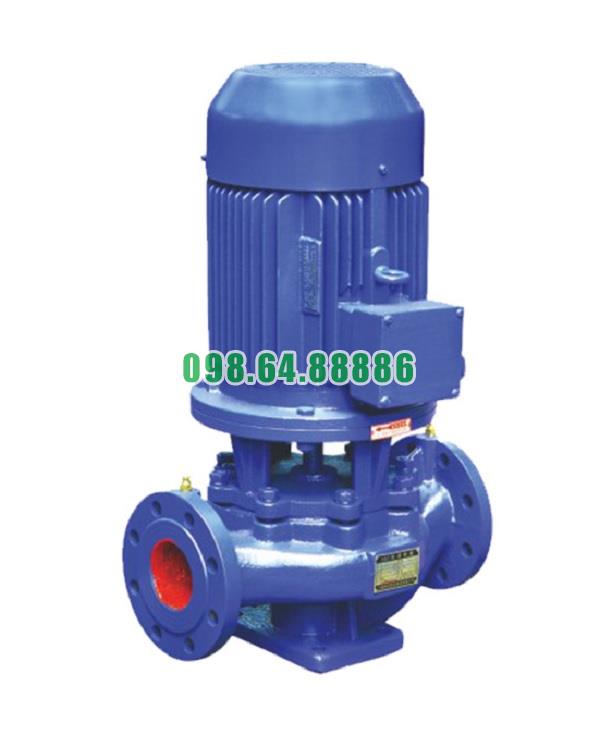

Bơm lùa model ISG40-160A, IRG40-160A

Điểm mạnh về hiệu suất của Bơm lùa model ISG40-160A, IRG40-160A

Thiết kế thủy lực tối ưu

Bơm ISG40-160A và IRG40-160A được thiết kế dựa trên nguyên lý dòng chảy đều và lực ly tâm mạnh, sử dụng cánh bơm kín được tính toán chính xác bằng phần mềm mô phỏng thủy lực. Nhờ vậy, hiệu suất thủy lực đạt cao và ổn định, giảm thiểu tổn thất năng lượng trong quá trình truyền động.

Cấu trúc inline giảm tổn thất áp lực

Với thiết kế hút – xả cùng phương (inline), dòng chảy được dẫn thẳng từ đầu vào đến đầu ra mà không bị đổi hướng, giúp:

• Giảm tổn thất cột áp do ma sát đường ống

• Tăng hiệu quả truyền động của cánh bơm

• Giữ áp suất đầu ra luôn ổn định

Đây là lợi thế lớn trong các hệ thống cấp nước tuần hoàn, HVAC và tăng áp.

Truyền động trực tiếp – không thất thoát năng lượng

Bơm sử dụng cơ cấu đồng trục với động cơ, truyền mô-men xoắn trực tiếp từ trục động cơ đến trục bơm mà không cần khớp nối, dây đai hoặc bánh răng trung gian. Nhờ đó:

• Giảm thiểu tổn thất cơ học

• Tăng hiệu suất tổng thể của hệ thống

• Đảm bảo phản ứng nhanh và chính xác khi khởi động hoặc thay đổi tải

Vận hành ổn định trong dải lưu lượng và cột áp rộng

Model ISG40-160A và IRG40-160A có thể làm việc trong nhiều mức tải và áp lực khác nhau, phù hợp cho:

• Hệ thống tăng áp theo nhu cầu thực tế

• Các ứng dụng tuần hoàn nước nóng/lạnh

• Hệ thống phòng cháy chữa cháy với yêu cầu thay đổi lưu lượng nhanh

Khả năng đáp ứng linh hoạt giúp duy trì hiệu suất cao ngay cả khi hệ thống vận hành không ổn định.

Tích hợp biến tần để tối ưu hiệu suất năng lượng

Bơm dễ dàng kết hợp với bộ điều khiển biến tần (VFD) giúp:

• Tự động điều chỉnh tốc độ quay theo nhu cầu sử dụng

• Tiết kiệm năng lượng lên tới 30–50% so với bơm chạy cố định

• Duy trì bơm luôn vận hành gần điểm hiệu suất tối ưu (BEP)

Cánh bơm được cân bằng động hoàn hảo

Cánh bơm trong model ISG40-160A, IRG40-160A được cân bằng động chính xác, giúp:

• Giảm rung, giảm tổn thất do dao động

• Giữ ổn định trục quay, hạn chế hao mòn vòng bi và phớt

• Duy trì hiệu suất lâu dài trong quá trình sử dụng liên tục

Hiệu suất tổng thể (ME) cao

Khi xét đến hiệu suất tổng thể bao gồm thủy lực, cơ học và điện năng, bơm ISG40-160A và IRG40-160A đạt mức 85–90% ở điều kiện làm việc tiêu chuẩn, vượt trội so với nhiều dòng bơm thông thường trong cùng phân khúc.

Bơm lùa model ISG40-160A, IRG40-160A có điểm mạnh nổi bật về hiệu suất nhờ vào thiết kế inline thông minh, truyền động trực tiếp, cánh bơm tối ưu và khả năng kết hợp điều khiển biến tần. Đây là dòng bơm lý tưởng cho các hệ thống hiện đại cần vận hành tiết kiệm, hiệu suất cao và độ ổn định lâu dài trong môi trường làm việc khắt khe như cấp nước, HVAC, PCCC và công nghiệp tuần hoàn.

Vật liệu chế tạo Bơm lùa model ISG40-160A, IRG40-160A và đặc điểm

Tổng quan về vật liệu sử dụng

Bơm lùa trục đứng ISG40-160A và IRG40-160A được thiết kế để vận chuyển nước sạch, nước nóng và chất lỏng không ăn mòn, thường ứng dụng trong hệ thống cấp nước dân dụng, công nghiệp nhẹ, HVAC và PCCC. Để đáp ứng yêu cầu về độ bền, khả năng chịu áp và chịu nhiệt, các bộ phận của bơm được chế tạo từ những vật liệu chuyên dụng, phù hợp với điều kiện hoạt động khác nhau.

Vật liệu chính trong cấu tạo bơm

1. Thân bơm (Vỏ bơm)

Vật liệu: Gang xám hoặc gang cầu (FC200, FCD450), tùy từng phiên bản

Đặc điểm:

• Chịu áp lực tốt, thích hợp cho nước sạch và nước nóng có nhiệt độ từ 0–100°C

• Giá thành hợp lý, dễ gia công và bảo trì

• Có thể được sơn epoxy hoặc phủ lớp chống ăn mòn để tăng tuổi thọ trong môi trường ẩm

2. Cánh bơm

Vật liệu: Gang xám, gang cầu, đồng hoặc thép không gỉ (inox 304)

Đặc điểm:

• Gang xám/gang cầu: Dùng phổ biến, độ bền cơ học cao, truyền động ổn định

• Đồng hoặc inox: Sử dụng khi yêu cầu chống ăn mòn hoặc môi trường có nước mềm, nước có hóa chất nhẹ

• Thiết kế dạng cánh kín hướng tâm, tối ưu lực ly tâm và hiệu suất tạo áp

3. Trục bơm

Vật liệu: Inox 304 hoặc thép hợp kim mạ cứng

Đặc điểm:

• Chống gỉ tốt, chịu được lực xoắn cao khi bơm vận hành ở tốc độ lớn

• Bề mặt trục được mài mịn giúp giảm ma sát với phớt cơ khí

• Đảm bảo độ thẳng tuyệt đối, tránh rung lắc và mòn bạc đạn

4. Phớt cơ khí

Vật liệu: Ceramic – Graphite – NBR hoặc Silicon carbide – Viton

Đặc điểm:

• Ceramic – Graphite: Dùng cho nước sạch, chi phí vừa phải

• Silicon carbide – Viton: Dùng cho nước nóng, chịu nhiệt và hóa chất nhẹ

• Giúp ngăn rò rỉ tại trục, đảm bảo vận hành an toàn và khô ráo

5. Vòng bi (bạc đạn)

Vật liệu: Thép chịu lực cao cấp (SKF, NSK, hoặc tương đương)

Đặc điểm:

• Chịu tải trọng trục và lực hướng tâm lớn

• Cho phép bơm vận hành liên tục trong thời gian dài

• Bôi trơn bằng mỡ chuyên dụng, giảm ma sát và tăng tuổi thọ

6. Gioăng làm kín, đệm bích

Vật liệu: Cao su NBR, EPDM hoặc PTFE (Teflon)

Đặc điểm:

• NBR, EPDM: Đàn hồi tốt, chịu áp suất và nhiệt độ trung bình

• PTFE: Dùng trong môi trường nước nóng hoặc có chất hóa học nhẹ

• Giúp duy trì độ kín tuyệt đối tại các điểm lắp mặt bích, ngăn rò rỉ

Đặc điểm tổng quát của vật liệu chế tạo

Bơm lùa trục đứng ISG40-160A và IRG40-160A được chế tạo từ các vật liệu bền vững, chống ăn mòn, chịu nhiệt và chịu áp tốt, giúp thiết bị hoạt động ổn định trong nhiều môi trường dân dụng và công nghiệp. Việc lựa chọn vật liệu hợp lý không chỉ đảm bảo hiệu suất tối ưu, mà còn kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và nâng cao độ tin cậy trong vận hành lâu dài.

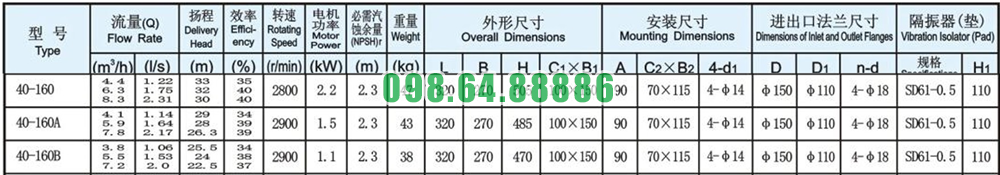

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-160A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-160A

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-160A

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-160A

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-160A

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-160A
