Bơm ly tâm trục đứng ISG80-350A và IRG80-350A là những model thuộc dòng bơm công nghiệp, được sử dụng rộng rãi trong hệ thống cấp thoát nước, phòng cháy chữa cháy, hệ thống làm mát và nhiều ứng dụng xử lý chất lỏng khác. Điểm nổi bật của các model này là thiết kế trục đứng giúp tiết kiệm diện tích lắp đặt, đồng thời nâng cao độ bền và tính ổn định trong vận hành.
Thân bơm được đúc bằng gang xám chất lượng cao hoặc thép không gỉ tùy phiên bản. Thiết kế dạng xoắn ốc (volute casing) giúp dẫn dòng chất lỏng hiệu quả. Thân bơm có khả năng chịu áp suất cao và chống rung lắc tốt. Phần mặt bích hút và xả được bố trí thẳng hàng trên cùng một trục, thuận tiện cho việc nối ống.
Cánh bơm là bộ phận quan trọng nhất trong bơm ly tâm. Chúng thường được chế tạo từ hợp kim đồng, inox 304 hoặc gang cầu. Thiết kế cánh kín nhiều lá giúp tăng lưu lượng, nâng cao hiệu suất và tạo áp lực đẩy lớn. Trong model ISG80-350A và IRG80-350A, đường kính cánh bơm lớn hơn so với các model cùng dải, đáp ứng nhu cầu đẩy cao cột áp.
Trục bơm được chế tạo từ thép hợp kim chống mài mòn, gia công chính xác để đảm bảo truyền động hiệu quả. Đây là bộ phận nối trực tiếp từ động cơ đến cánh bơm. Trục bơm có lớp phủ chống gỉ, giảm ma sát và nâng cao tuổi thọ.
Vòng bi được bố trí tại các vị trí chịu tải trọng chính của trục bơm. Sử dụng loại vòng bi chịu lực cao cấp giúp giảm rung, tăng tuổi thọ. Bên trong có dầu mỡ bôi trơn để vận hành ổn định trong thời gian dài.
Phớt cơ khí có nhiệm vụ ngăn rò rỉ chất lỏng ra ngoài tại vị trí trục bơm. Loại phớt thường dùng trong ISG80-350A và IRG80-350A là phớt cơ khí hai mặt trượt bằng carbon – gốm – silicon carbide. Phớt đảm bảo độ kín cao, giảm hao hụt chất lỏng và bảo vệ trục bơm.
Động cơ được lắp đồng trục với trục bơm theo phương thẳng đứng. Đây là loại động cơ 3 pha, IP55, cách điện cấp F, đảm bảo khả năng vận hành liên tục. Động cơ truyền lực trực tiếp, giảm tổn thất năng lượng và tăng hiệu suất tổng thể.
Đế bơm được làm bằng thép hàn hoặc gang đúc, có kết cấu vững chắc. Nhiệm vụ của đế là cố định toàn bộ bơm xuống nền, hạn chế rung động và tạo sự ổn định khi vận hành. Thiết kế gọn gàng giúp bơm dễ lắp đặt trong không gian hẹp.
ISG80-350A là dòng bơm nước sạch trục đứng, chuyên dùng cho cấp thoát nước, tăng áp và hệ thống phòng cháy chữa cháy.
IRG80-350A là dòng bơm chuyên dụng cho chất lỏng nhiệt độ cao, thường dùng trong hệ thống tuần hoàn nước nóng, điều hòa trung tâm và các ứng dụng công nghiệp cần chịu nhiệt. Các chi tiết vật liệu được gia cố đặc biệt để chống biến dạng ở nhiệt độ lớn.

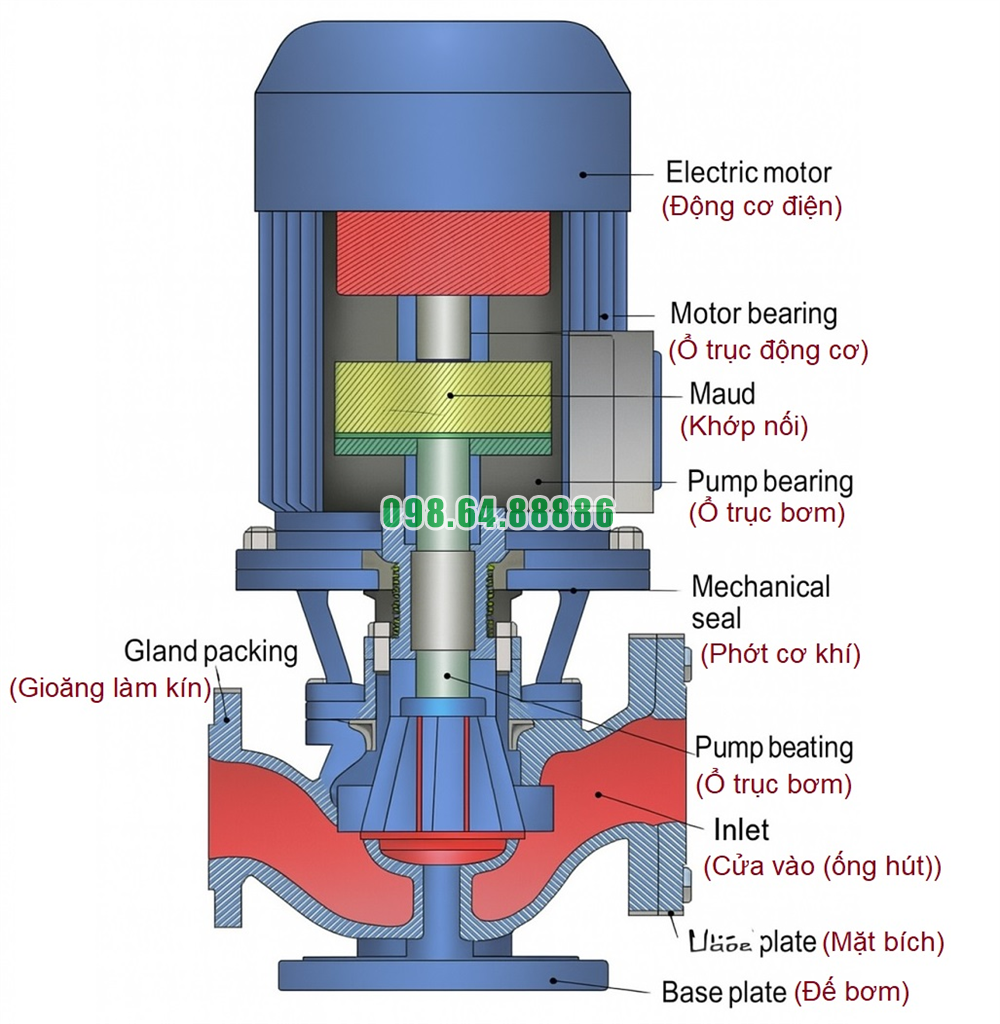

Cấu tạo cơ bản của bơm ly tâm trục đứng ISG80-350A, IRG80-350A bao gồm: thân bơm, cánh bơm, trục bơm, vòng bi, phớt cơ khí, động cơ và đế bơm. Thiết kế trục đứng không chỉ giúp tiết kiệm diện tích mà còn mang lại hiệu suất cao và độ ổn định khi vận hành. Với từng điều kiện sử dụng, người dùng có thể chọn ISG80-350A cho nước sạch hoặc IRG80-350A cho nước nóng nhằm đảm bảo hiệu quả tối ưu.
Hoạt động của bơm ly tâm trục đứng ISG80-350A dựa trên nguyên lý biến đổi năng lượng cơ học thành năng lượng thủy động. Cụ thể:
Động cơ truyền động: Khi động cơ điện khởi động, trục bơm quay kéo theo cánh bơm.
Tác động ly tâm: Cánh bơm quay với tốc độ cao tạo ra lực ly tâm, làm cho chất lỏng trong khoang cánh bị hất văng ra phía ngoài mép cánh.
Chênh lệch áp suất: Khi chất lỏng rời khỏi tâm cánh và di chuyển ra mép ngoài, áp suất tại tâm cánh giảm thấp, tạo lực hút để hút thêm chất lỏng mới từ ống hút vào buồng bơm.
Dòng chảy liên tục: Quá trình hút – đẩy diễn ra đồng thời, giúp chất lỏng được hút liên tục và đẩy ra cửa xả với áp lực cao.
Từ tâm cánh ra ngoài: Chất lỏng đi từ vùng có áp suất thấp (tâm cánh) ra vùng có áp suất cao (mép cánh).
Vào buồng xoắn ốc: Khi ra khỏi cánh bơm, dòng chảy đi vào buồng xoắn ốc (volute) của vỏ bơm, tại đây vận tốc dòng chảy được chuyển hóa thành áp suất.
Thoát ra cửa xả: Chất lỏng được dẫn theo hướng thẳng đứng, đẩy lên hệ thống đường ống phía trên.
Dòng chảy đều và liên tục: Nguyên lý ly tâm đảm bảo dòng nước không bị ngắt quãng.
Đẩy cao hiệu quả: Do thiết kế trục đứng và cấu tạo cánh bơm, model ISG80-350A đặc biệt phù hợp với những công trình yêu cầu cột áp lớn.
Hút chất lỏng hạn chế: Bơm ly tâm nói chung cần được mồi đầy nước trước khi khởi động vì khả năng hút sâu không cao.
Vận hành êm ái: Do dòng chảy liên tục và sự cân bằng động của cánh bơm, giảm thiểu rung động.
Nguyên lý hoạt động cơ bản của bơm ly tâm trục đứng ISG80-350A cho phép áp dụng trong nhiều lĩnh vực:
Cấp nước cho nhà cao tầng: Nhờ cột áp lớn, bơm đẩy nước lên các tầng cao mà vẫn giữ áp lực ổn định.
Hệ thống điều hòa, PCCC: Dòng chảy mạnh, liên tục và đáng tin cậy.
Cấp nước công nghiệp: Ứng dụng trong các dây chuyền sản xuất cần lưu lượng và áp lực ổn định.
Nguyên lý hoạt động cơ bản của bơm ly tâm trục đứng model ISG80-350A dựa trên lực ly tâm tạo ra bởi cánh bơm, biến năng lượng cơ học từ động cơ thành áp lực dòng chảy. Chính cơ chế này giúp bơm vận hành liên tục, cung cấp dòng chảy đều, áp lực ổn định và phù hợp với nhiều ứng dụng thực tế trong công nghiệp, dân dụng cũng như hệ thống hạ tầng.

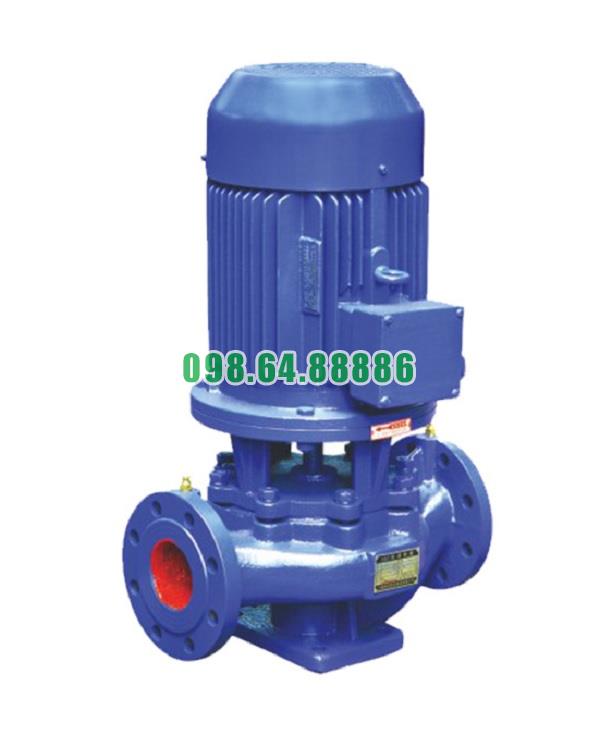

Máy bơm ly tâm, bơm lùa, bơm cấp nước trục đứng, inline ISG80-350A, IRG80-350A 45kw, 44m3, 142m
61.776.000 VND
