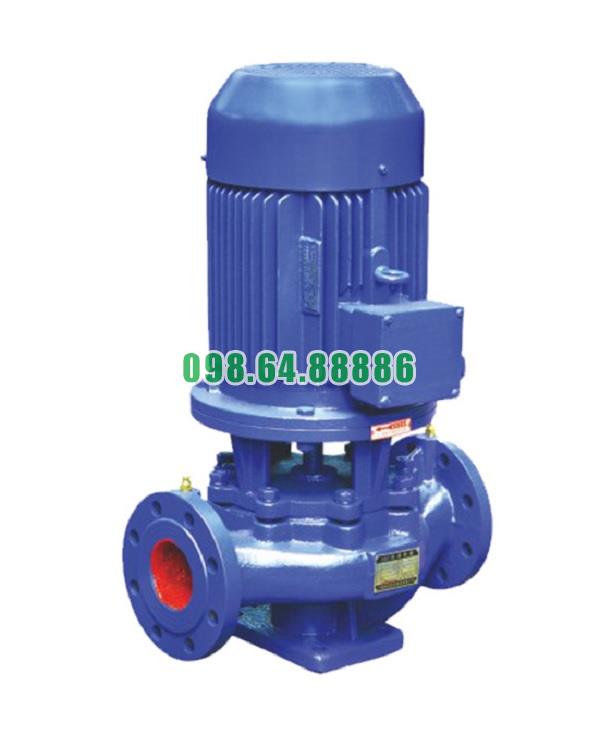

Máy bơm ly tâm trục đứng, bơm đồng trục thẳng đứng ISG100-160B, IRG100-160B 11kw, 86.4m3, 24m

Cấu tạo chi tiết các bộ phận bơm ly tâm trục đứng model ISG100-160B, IRG100-160B

1. Thân bơm (Pump Casing)

• Vật liệu: thường làm từ gang xám, gang cầu hoặc thép hợp kim, trong môi trường ăn mòn có thể dùng inox 304/316.

• Đặc điểm: thân bơm được đúc nguyên khối, có mặt bích hút và xả nằm trên cùng một trục thẳng (inline), thuận tiện đấu nối đường ống và giảm tổn thất thủy lực.

• Chức năng: bao quanh toàn bộ cụm thủy lực, giữ áp lực chất lỏng và định hình buồng xoắn (volute) để chuyển động năng của chất lỏng thành áp năng.

2. Cánh bơm (Impeller)

• Loại: thường dùng cánh kín (Closed Impeller) để đạt hiệu suất cao.

• Vật liệu: gang, inox hoặc hợp kim đồng, tùy môi trường làm việc.

• Chức năng: nhận lực từ trục bơm, quay tạo ra lực ly tâm để hút chất lỏng từ cửa hút và đẩy ra cửa xả.

3. Trục bơm (Pump Shaft)

• Vật liệu: thép hợp kim C45, 40Cr hoặc inox 304/316.

• Gia công: mài nhẵn, xử lý nhiệt để tăng độ bền và chống mài mòn.

• Chức năng: truyền mô-men xoắn từ động cơ đến cánh bơm, đồng thời đảm bảo sự cân bằng động.

4. Bạc đạn (Vòng bi – Bearings)

• Loại: vòng bi bi rãnh sâu hoặc vòng bi tiếp xúc chéo.

• Vật liệu: thép chịu tải, có khả năng vận hành lâu dài.

• Chức năng: đỡ trục bơm, giảm ma sát, giữ trục quay ổn định, hạn chế rung động.

5. Phớt cơ khí (Mechanical Seal)

• Cấu tạo: gồm mặt tĩnh, mặt động, lò xo và gioăng phụ.

• Vật liệu: mặt trượt bằng carbon, ceramic hoặc silicon carbide; gioăng phụ bằng cao su chịu nhiệt (EPDM, Viton, NBR).

• Chức năng: làm kín khe hở giữa trục bơm và thân bơm, ngăn rò rỉ chất lỏng.

6. Gioăng đệm (Gasket)

• Vật liệu: cao su chịu nhiệt, PTFE hoặc graphite.

• Chức năng: làm kín các mối ghép mặt bích, thân bơm – nắp bơm, hạn chế rò rỉ.

7. Nắp bơm (Pump Cover)

• Đặc điểm: được lắp ở đầu trục, kết hợp với thân bơm để giữ phớt cơ khí và bạc đạn.

• Chức năng: bảo vệ buồng bơm, hỗ trợ tháo lắp khi bảo dưỡng.

8. Động cơ (Motor)

• Loại: động cơ điện không đồng bộ 3 pha (có thể 1 pha trong các ứng dụng nhỏ).

• Cấp bảo vệ: IP54 – IP55, cấp cách điện F hoặc H, chịu nhiệt tốt.

• Chức năng: tạo mô-men xoắn quay trục, là nguồn năng lượng chính cho hoạt động bơm.

9. Mặt bích hút – xả (Suction & Discharge Flanges)

• Tiêu chuẩn: DIN, JIS hoặc ANSI, áp lực PN10 – PN25.

• Chức năng: kết nối bơm với hệ thống đường ống, đảm bảo kín khít và chịu áp lực cao.

10. Chân đế bơm (Base Plate)

• Vật liệu: thép hàn hoặc gang đúc.

• Chức năng: cố định bơm và động cơ trên nền móng, giảm rung động và tăng độ ổn định khi vận hành.

Bơm ly tâm trục đứng ISG100-160B, IRG100-160B gồm các bộ phận chính: thân bơm, cánh bơm, trục bơm, bạc đạn, phớt cơ khí, gioăng đệm, nắp bơm, động cơ, mặt bích hút – xả và chân đế. Mỗi chi tiết đều được thiết kế tối ưu, đảm bảo khả năng vận hành bền bỉ, kín khít, chịu áp lực cao và dễ dàng bảo dưỡng trong các ứng dụng công nghiệp.

Nguyên tắc hoạt động cơ bản của bơm ly tâm trục đứng model ISG100-160B, IRG100-160B

Cơ sở nguyên lý ly tâm

Bơm ly tâm trục đứng ISG100-160B, IRG100-160B vận hành dựa trên nguyên lý lực ly tâm. Khi cánh bơm quay, chất lỏng được hút từ tâm cánh (cửa hút) rồi bị đẩy văng ra mép ngoài với vận tốc cao, từ đó tạo ra áp suất và lưu lượng đưa chất lỏng đi qua hệ thống đường ống.

Các giai đoạn vận hành cơ bản

1. Hút chất lỏng

• Khi động cơ quay, trục bơm kéo cánh bơm quay với tốc độ cao.

• Tại tâm cánh bơm hình thành vùng áp suất thấp.

• Nhờ chênh lệch áp suất, chất lỏng từ bể chứa sẽ được hút vào buồng bơm qua cửa hút.

2. Truyền động năng cho chất lỏng

• Cánh bơm cong theo thiết kế thủy lực tạo ra lực ly tâm, truyền động năng cho chất lỏng.

• Chất lỏng di chuyển từ tâm cánh ra mép ngoài với vận tốc lớn.

3. Chuyển đổi động năng thành áp suất

• Sau khi rời khỏi mép cánh, chất lỏng đi vào buồng xoắn ốc (volute).

• Tại đây, một phần vận tốc được biến đổi thành áp suất tĩnh, tạo áp lực cần thiết để đẩy chất lỏng vào đường ống xả.

4. Xả chất lỏng

• Chất lỏng được đưa ra ngoài qua cửa xả với lưu lượng và áp lực ổn định.

• Quá trình hút – đẩy diễn ra liên tục, bảo đảm dòng chảy đều đặn trong hệ thống.

Đặc điểm nổi bật trong nguyên tắc hoạt động

• Động cơ đặt thẳng đứng: truyền mô-men xoắn trực tiếp xuống trục bơm, giảm tổn thất cơ học.

• Cửa hút – xả đồng trục: giúp dòng chảy thẳng, giảm xoáy rối, nâng cao hiệu suất thủy lực.

• Thiết kế thủy lực tối ưu: hạn chế rung động, tiếng ồn, tăng tuổi thọ vòng bi và phớt cơ khí.

• Ứng dụng đa dạng: có thể vận chuyển nước sạch, nước nóng (IRG), dung dịch tuần hoàn trong HVAC, hệ thống PCCC và công nghiệp.

Nguyên tắc hoạt động cơ bản của bơm ly tâm trục đứng ISG100-160B, IRG100-160B dựa trên sự kết hợp giữa lực ly tâm và thiết kế thủy lực của cánh bơm, giúp chất lỏng được hút vào từ cửa hút, truyền động năng và chuyển thành áp suất tại buồng xoắn rồi xả ra với lưu lượng ổn định. Nhờ vậy, bơm đạt hiệu suất cao, vận hành êm ái, ổn định và được ứng dụng rộng rãi trong nhiều lĩnh vực dân dụng và công nghiệp.
