Cấu tạo chung bơm bánh răng model KCB55
Bơm bánh răng model KCB55 là một loại bơm bánh răng dùng để chuyển động chất lỏng. Dưới đây là cấu tạo chung của bơm bánh răng model KCB55:
Vỏ bơm: Vỏ bơm là thành phần ngoài cùng của bơm bánh răng KCB55. Nó được làm bằng vật liệu chắc chắn như thép, gang hoặc hợp kim. Vỏ bơm có tính chất chịu áp lực cao để chứa các thành phần bên trong và duy trì tính ổn định của bơm.
Bánh răng đầu vào (Rotor): Bơm bánh răng KCB55 có hai bánh răng đầu vào, cũng được gọi là rotor. Hai bánh răng này có hình dạng và kích thước tương đối giống nhau và được lắp ghép chặt chẽ trong vỏ bơm. Chúng có các răng trên bề mặt ngoài để tạo liên kết với bánh răng đầu ra.
Bánh răng đầu ra (Idler): Bơm bánh răng KCB55 có một bánh răng đầu ra, cũng được gọi là idler. Bánh răng này có hình dạng và kích thước tương tự như bánh răng đầu vào và được lắp ghép chặt chẽ với vỏ bơm. Bánh răng đầu ra tạo liên kết với bánh răng đầu vào để tạo ra không gian giữa chúng.
Vùng làm việc (Working Chamber): Vùng làm việc là không gian giữa bánh răng đầu vào và bánh răng đầu ra. Khi bơm hoạt động, chất lỏng sẽ bị hấp thụ vào không gian này và bị ép ra từ đầu ra của bơm.
Đầu vào và đầu ra: Bơm bánh răng KCB55 có một đầu vào (cổ hút) và một đầu ra (cổ đẩy). Đầu vào dùng để hút chất lỏng từ nguồn và đưa vào vùng làm việc, trong khi đầu ra dùng để đẩy chất lỏng ra khỏi bơm và vào hệ thống ống dẫn.
Trục động (Drive Shaft): Bơm bánh răng KCB55 có một trục động chạy qua bơm để truyền động từ nguồn năng lượng (như động cơ điện) đến bánh răng đầu vào.
Phớt (Seal): Bơm bánh răng KCB55 có các phớt để ngăn chặn rò rỉ chất lỏng từ vùng làm việc và giữ cho chất lỏng chỉ di chuyển theo hướng mong muốn.
Ứng dụng của bơm bánh răng model KCB55
Bơm bánh răng model KCB55 là một loại bơm công nghiệp đa dụng và có nhiều ứng dụng trong các ngành công nghiệp khác nhau. Dưới đây là một số ứng dụng phổ biến của bơm bánh răng KCB55:
Ngành dầu khí: Bơm bánh răng KCB55 được sử dụng rộng rãi trong việc cung cấp, truyền dẫn và bơm dầu, nhiên liệu và các chất lỏng khác trong ngành dầu khí. Chúng được sử dụng trong các hệ thống cấp dầu, hệ thống bôi trơn, hệ thống truyền tải dầu và hệ thống khí đốt.
Ngành công nghiệp hóa chất: Bơm bánh răng KCB55 được sử dụng để bơm các chất lỏng hóa chất như axit, dung môi, hợp chất hữu cơ và hợp chất vô cơ. Chúng được áp dụng trong quá trình sản xuất, vận chuyển và xử lý hóa chất trong các nhà máy và nhà xưởng.
Ngành công nghiệp thực phẩm và đồ uống: Bơm bánh răng KCB55 thường được sử dụng trong ngành công nghiệp thực phẩm và đồ uống để bơm các chất lỏng như dầu ăn, mật mía, xiro, nước ép trái cây và các dung dịch thực phẩm khác. Chúng được sử dụng trong quá trình sản xuất, chế biến và đóng gói các sản phẩm thực phẩm và đồ uống.
Ngành công nghiệp đóng tàu: Bơm bánh răng KCB55 được sử dụng trong các ứng dụng liên quan đến hệ thống truyền tải dầu và nhiên liệu trên tàu, bao gồm cấp dầu động cơ, hệ thống bôi trơn và hệ thống chữa cháy.
Ngành công nghiệp công nghiệp khác: Bơm bánh răng KCB55 cũng có thể được sử dụng trong nhiều ngành công nghiệp khác như ngành công nghiệp giấy, ngành công nghiệp điện, ngành công nghiệp xi măng và ngành công nghiệp khai thác mỏ.
Bảng thông số kỹ thuật của bơm bánh răng model KCB55
| Model | Đường kính hút - xả ( mm ) | Lưu lượng ( lít / phút ) | Áp suất ( kg / cm2 ) | Động cơ ( HP ) | Đẩy cao ( m ) | Vật liệu |
| KCB55 | 34 | 55 | 3.3 | 2 | 33 | Gang - Thép |

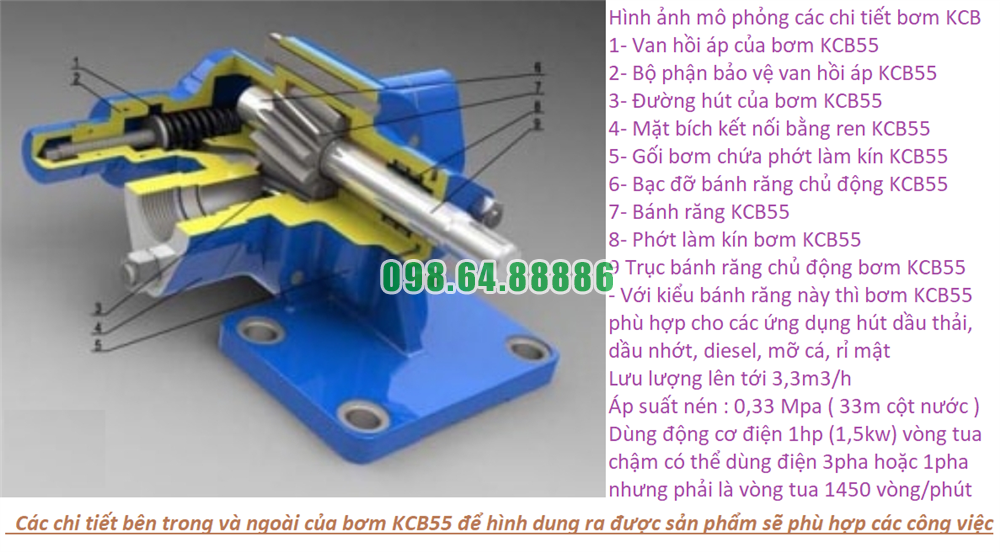

Ảnh đặc điểm chi tiết của bơm bánh răng model KCB55

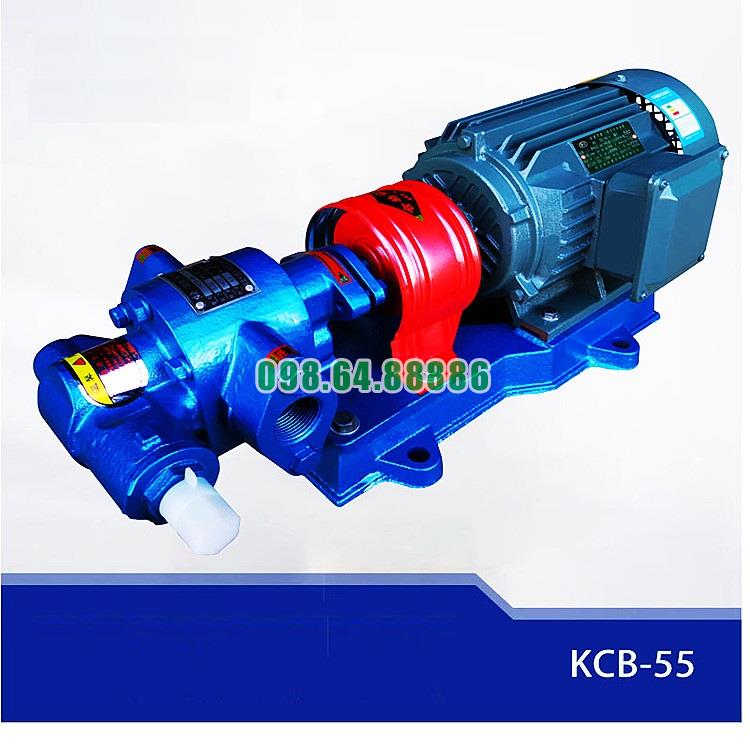

Hình ảnh sản phẩm bơm bánh răng model KCB55

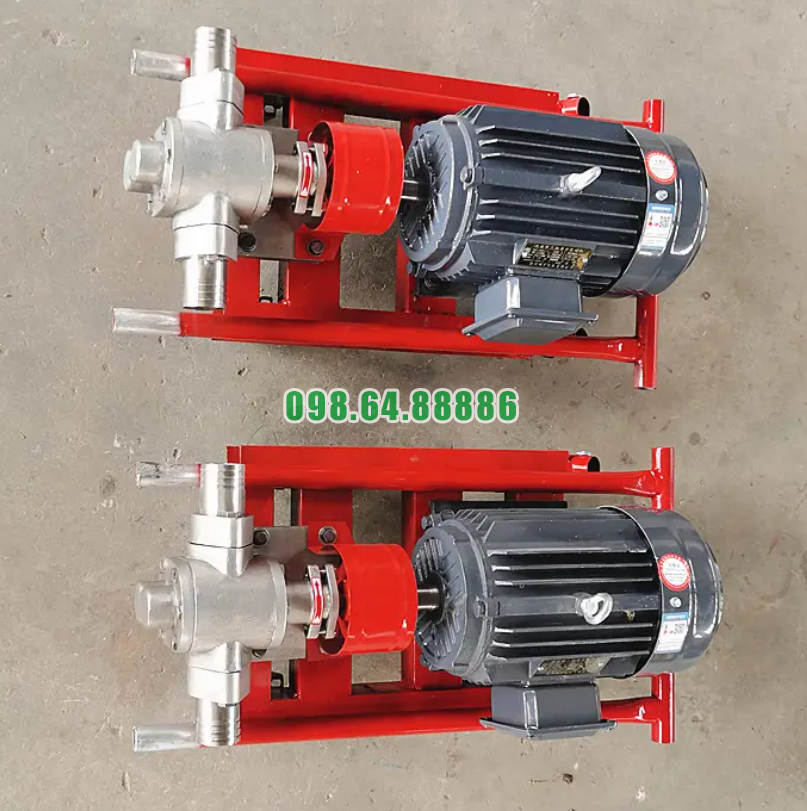

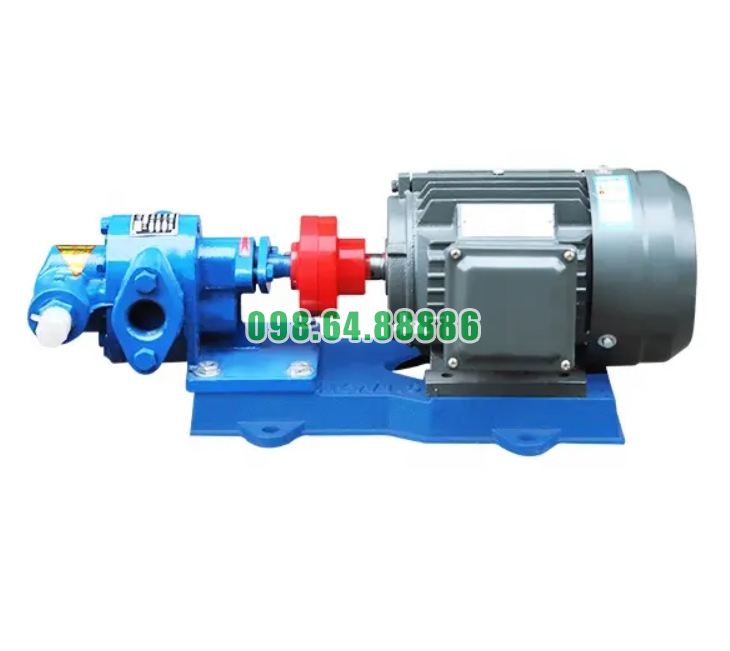

Ảnh thực tế đầu bơm bánh răng model KCB55
Hình ảnh vỏ bơm bánh răng model KCB55

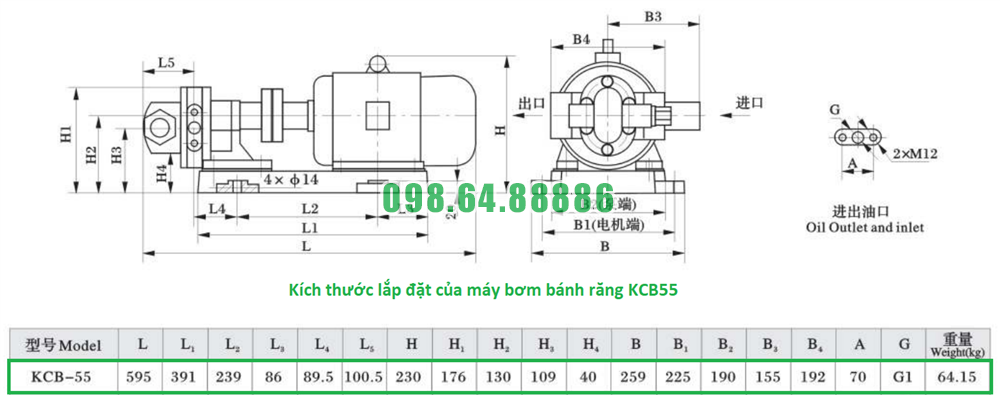

Bản vẽ kỹ thuật của bơm bánh răng model KCB55

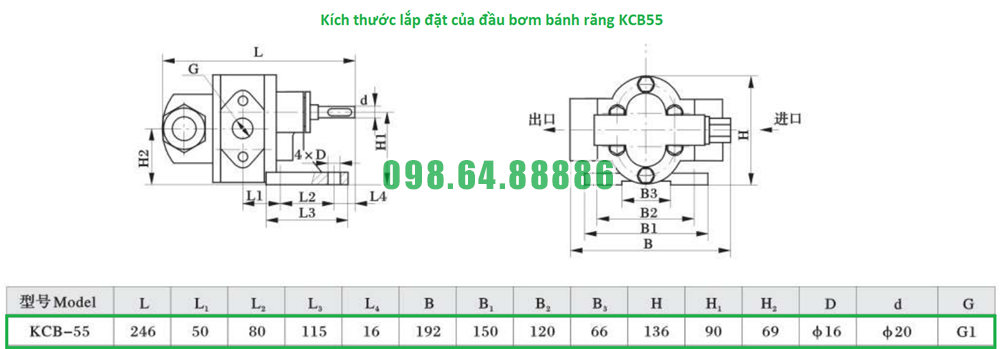

Bản vẽ kỹ thuật của đầu bơm bánh răng model KCB55
