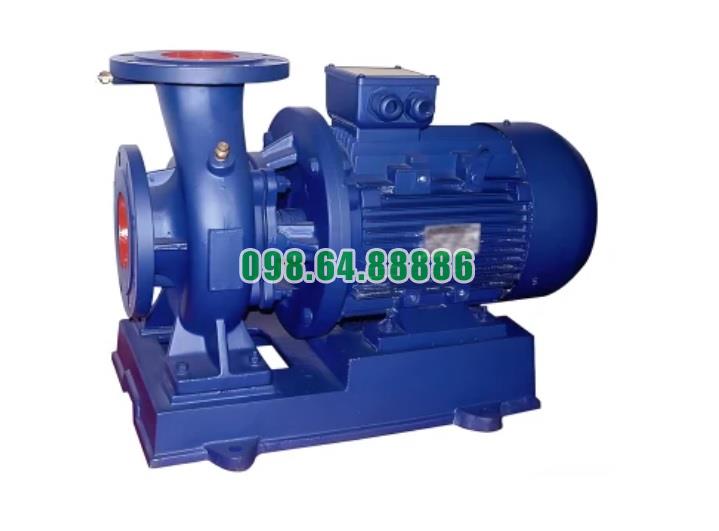

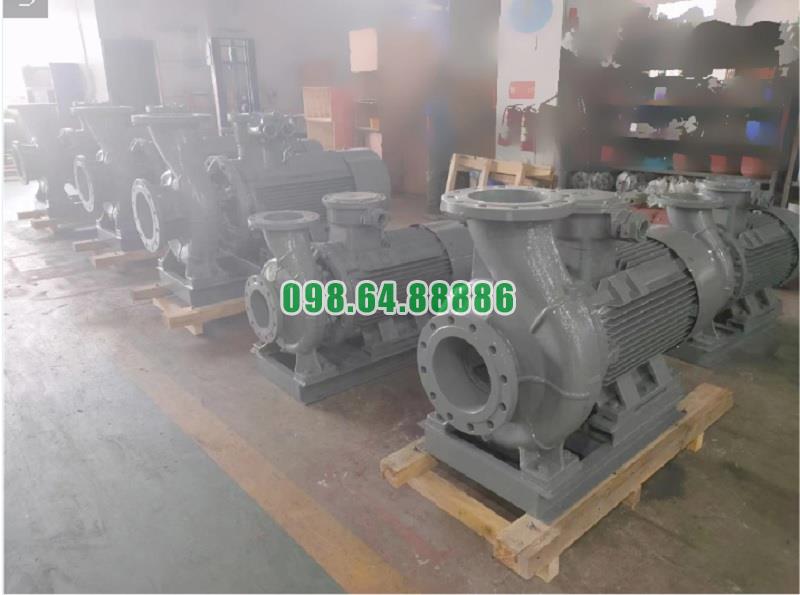

Cấu tạo và nguyên lý hoạt động của bơm li tâm trục ngang SLW100-ISW100-125-I động cơ 15 kw năng suất 74%
Bơm ly tâm trục ngang SLW100-ISW100-125-I với động cơ 15 kW và năng suất 74% là một thiết bị được thiết kế để bơm nước hoặc các chất lỏng có tính chất tương tự nước trong các hệ thống cấp nước, hệ thống làm mát, hoặc các ứng dụng công nghiệp khác. Dưới đây là chi tiết về cấu tạo và nguyên lý hoạt động của bơm này.

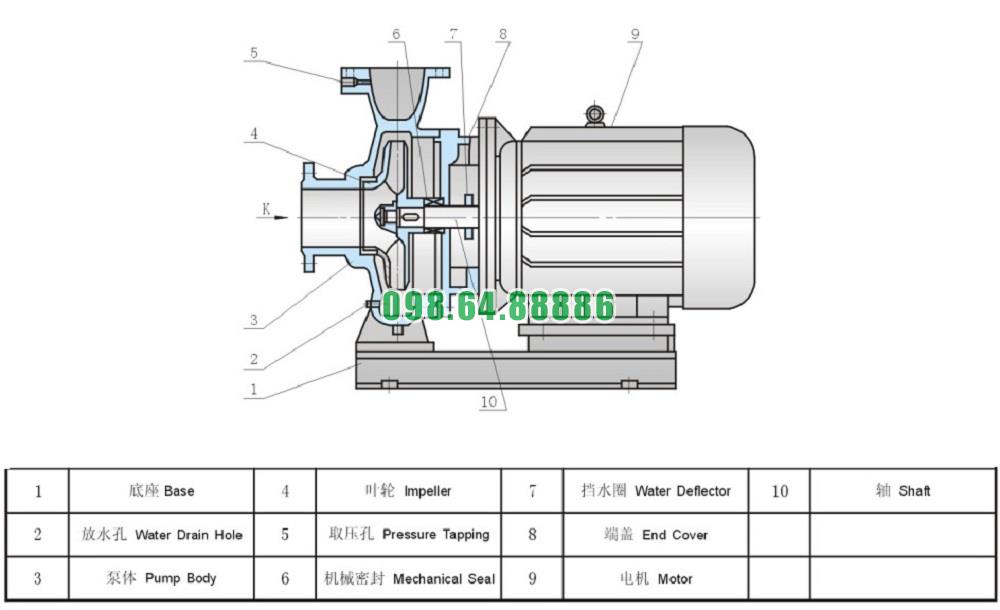

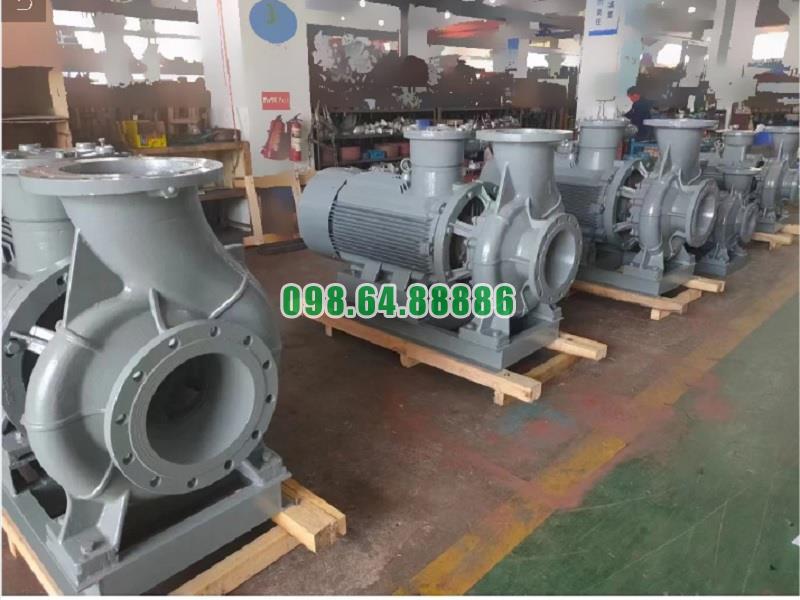

1. Cấu tạo của Bơm Ly Tâm Trục Ngang SLW100-ISW100-125-I
Bơm ly tâm trục ngang có các bộ phận chính sau:
a. Thân Bơm (Pump Casing)
- Thân bơm là phần bao quanh các bộ phận bên trong của bơm, giúp chứa chất lỏng và điều hướng chất lỏng đi qua cánh bơm. Thân bơm của dòng SLW100-ISW100-125-I thường được làm từ gang hoặc thép không gỉ, có khả năng chống ăn mòn và chịu áp lực lớn.
- Phần thân bơm này được thiết kế để giảm thiểu tối đa sự mất năng lượng do ma sát khi nước đi qua.
b. Cánh Bơm (Impeller)
- Cánh bơm là bộ phận quan trọng, có nhiệm vụ tạo ra lực ly tâm, đẩy nước ra ngoài và tạo ra áp suất trong hệ thống.
- Cánh bơm của dòng bơm này thường có thiết kế đơn hoặc đôi, và được làm từ vật liệu chống mài mòn nhằm tăng độ bền và hiệu quả truyền động.
- Cánh bơm quay nhanh trong thân bơm, tạo ra chuyển động quay mạnh mẽ để đẩy chất lỏng ra ngoài.
c. Trục Bơm (Shaft)
- Trục bơm nối cánh bơm với động cơ, giúp truyền động từ động cơ đến cánh bơm.
- Trục bơm được chế tạo từ vật liệu chắc chắn, bền bỉ để chịu được các lực xoắn trong quá trình vận hành.
d. Động Cơ (Motor)
- Động cơ của bơm SLW100-ISW100-125-I là loại điện ba pha, công suất 15 kW, cung cấp năng lượng cho trục bơm và cánh bơm quay.
- Động cơ thường được trang bị các hệ thống bảo vệ như bảo vệ quá nhiệt, bảo vệ quá dòng, giúp tăng độ bền cho bơm.
e. Phớt Cơ Khí (Mechanical Seal)
- Phớt cơ khí có chức năng ngăn không cho chất lỏng từ bên trong thân bơm rò rỉ ra ngoài, đồng thời bảo vệ trục bơm khỏi bị ăn mòn hoặc hư hại.
- Phớt cơ khí giúp duy trì hiệu suất hoạt động của bơm trong thời gian dài.
f. Ống Hút và Ống Đẩy (Suction and Discharge Ports)
- Các ống hút và đẩy được kết nối với bơm qua các bộ phận nối và van, giúp dẫn nước từ hệ thống vào và ra khỏi bơm.
- Ống hút có đường kính 100mm và ống đẩy có đường kính tương tự hoặc lớn hơn tùy theo nhu cầu của hệ thống.
2. Nguyên lý hoạt động của Bơm Ly Tâm Trục Ngang SLW100-ISW100-125-I
Nguyên lý hoạt động của bơm ly tâm trục ngang SLW100-ISW100-125-I dựa trên lực ly tâm do cánh bơm tạo ra. Quá trình hoạt động có thể được mô tả chi tiết như sau:
a. Bơm bắt đầu hoạt động
- Khi động cơ 15 kW vận hành, năng lượng từ động cơ được truyền qua trục bơm và làm quay cánh bơm.
- Cánh bơm quay với tốc độ cao, tạo ra lực ly tâm. Lực này đẩy nước từ trung tâm cánh bơm ra ngoài theo hướng của các cánh bơm.
b. Quá trình hút nước
- Khi cánh bơm quay, nó làm giảm áp suất ở trung tâm bơm (vị trí hút), khiến chất lỏng từ ống hút được kéo vào.
- Chất lỏng đi vào bơm qua ống hút (được nối với nguồn nước) và di chuyển về phía cánh bơm.
c. Quá trình tăng áp và đẩy nước
- Khi nước tiếp xúc với các cánh bơm, nó bị tác động bởi lực ly tâm và chuyển động ra ngoài với tốc độ cao.
- Tại các cánh bơm, nước sẽ bị tăng tốc và chuyển động từ cánh bơm ra ngoài qua các khe hở giữa cánh bơm và thân bơm.
- Sau khi nước đi qua cánh bơm, nó được đẩy ra ngoài qua ống đẩy, từ đó truyền tới hệ thống cần cấp nước hoặc sử dụng.
d. Duy trì dòng chảy ổn định
- Trong quá trình này, sự lưu thông của nước tiếp tục ổn định nhờ vào thiết kế tối ưu của bơm, giúp duy trì lưu lượng ổn định và đạt được năng suất 74% (hiệu suất cao, tiết kiệm năng lượng).
- Nhờ vào thiết kế trục ngang, bơm có thể duy trì hoạt động êm ái, ổn định và hiệu quả trong một thời gian dài mà không gặp phải nhiều vấn đề về rung động hoặc nhiệt độ quá cao.
3. Ưu điểm của Bơm Ly Tâm Trục Ngang SLW100-ISW100-125-I
- Hiệu suất cao: Với năng suất lên đến 74%, bơm SLW100-ISW100-125-I cung cấp hiệu quả truyền động lớn và tiết kiệm năng lượng.
- Khả năng hút và đẩy tốt: Khả năng hút sâu đến 4m và đẩy cao 24m là một điểm mạnh của dòng bơm này, giúp ứng dụng linh hoạt trong nhiều môi trường khác nhau.
- Bền bỉ và dễ bảo trì: Thiết kế đơn giản, dễ dàng bảo trì và thay thế các bộ phận như cánh bơm, phớt cơ khí, giúp kéo dài tuổi thọ bơm.
Với cấu tạo và nguyên lý hoạt động trên, bơm ly tâm trục ngang SLW100-ISW100-125-I là sự lựa chọn lý tưởng cho các hệ thống yêu cầu hiệu suất ổn định, khả năng chịu tải cao và tiết kiệm năng lượng trong suốt quá trình hoạt động
Lưu ý khi vận hành bơm li tâm trục ngang SLW100-ISW100-125-I động cơ 15 kw năng suất 74%
Khi vận hành bơm ly tâm trục ngang SLW100-ISW100-125-I, động cơ 15 kW, năng suất 74%, cần lưu ý những yếu tố dưới đây để đảm bảo an toàn, hiệu quả và kéo dài tuổi thọ của bơm:
1. Kiểm tra trước khi vận hành
a. Kiểm tra nguồn điện
- Nguồn cấp:
- Đảm bảo nguồn điện cung cấp đúng thông số yêu cầu (điện áp, tần số).
- Động cơ 15 kW thường yêu cầu nguồn điện 3 pha, cần kiểm tra kết nối dây và hệ thống ổn định.
- Thiết bị bảo vệ:
- Kiểm tra hệ thống bảo vệ điện như cầu dao, rơ-le nhiệt, aptomat để tránh sự cố như chập điện, quá tải.
b. Kiểm tra bơm
- Đường ống và van:
- Đảm bảo tất cả van trên đường ống (van hút, van xả) hoạt động trơn tru và không bị kẹt.
- Đường ống không bị rò rỉ hoặc có dị vật làm tắc nghẽn.
- Mực nước bể hút:
- Kiểm tra mực nước trong bể hút phải đạt mức tối thiểu, phù hợp với độ sâu hút tối đa của bơm (4m).
- Hệ thống phải được mồi đầy nước trước khi khởi động để tránh hiện tượng "chạy khô."
- Trục và cánh bơm:
- Đảm bảo trục bơm xoay tự do, không bị kẹt hoặc có tiếng động bất thường.
- Cánh bơm không bị hư hỏng, cong vênh hay bám cặn bẩn.
c. Hệ thống bôi trơn
- Kiểm tra hệ thống bôi trơn của vòng bi và các bộ phận chuyển động.
- Nếu sử dụng dầu bôi trơn, đảm bảo dầu đúng loại và đủ mức.
2. Lưu ý khi khởi động bơm
a. Quy trình khởi động
- Mồi nước:
- Đảm bảo buồng bơm được mồi nước đầy đủ trước khi khởi động.
- Nếu không mồi nước, bơm sẽ hoạt động "chạy khô," gây cháy cánh bơm hoặc hư hỏng trục.
- Mở van hút:
- Mở hoàn toàn van hút trước khi khởi động.
- Đóng van xả:
- Đóng van xả để giảm tải cho động cơ khi khởi động.
- Bật công tắc nguồn:
- Khởi động bơm và quan sát động cơ, đảm bảo không có tiếng kêu lạ hoặc rung lắc bất thường.
b. Điều chỉnh sau khởi động
- Sau khi bơm hoạt động ổn định, từ từ mở van xả để đạt lưu lượng mong muốn.
- Không vận hành bơm với van xả đóng hoàn toàn trong thời gian dài, vì có thể gây quá nhiệt.
3. Giám sát trong quá trình vận hành
a. Hiệu suất làm việc
- Đảm bảo bơm hoạt động trong khoảng hiệu suất 74% (theo thông số nhà sản xuất).
- Kiểm tra áp lực đầu ra, lưu lượng và độ cao đẩy có đạt yêu cầu thiết kế không.
b. Kiểm tra nhiệt độ
- Động cơ: Nhiệt độ động cơ không nên vượt quá ngưỡng cho phép (thường 80-100°C, tùy thiết kế).
- Ổ bi và trục: Nếu phát hiện nhiệt độ bất thường, cần dừng bơm để kiểm tra.
c. Âm thanh và rung động
- Tiếng động lạ hoặc rung lắc bất thường là dấu hiệu của hỏng hóc (lệch trục, cánh bơm kẹt, mất cân bằng động cơ).
- Ngay lập tức dừng bơm để kiểm tra nếu phát hiện tình trạng này.
d. Rò rỉ
- Kiểm tra các mối nối, phớt làm kín trục, và thân bơm để đảm bảo không có hiện tượng rò rỉ.
4. Bảo trì định kỳ
a. Hàng ngày
- Kiểm tra mực nước mồi và tình trạng của đường ống.
- Quan sát động cơ khi vận hành để phát hiện kịp thời các dấu hiệu bất thường.
b. Hàng tuần
- Vệ sinh bề mặt bơm và động cơ, loại bỏ bụi bẩn.
- Kiểm tra mức dầu bôi trơn, bổ sung nếu cần thiết.
c. Hàng tháng
- Kiểm tra độ mòn của cánh bơm và phớt trục.
- Siết chặt các mối nối nếu có dấu hiệu lỏng lẻo.
d. Hàng năm
- Thay dầu bôi trơn cho vòng bi hoặc trục nếu sử dụng loại bơm yêu cầu.
- Kiểm tra toàn diện động cơ (cuộn dây, ổ bi, cách điện).
- Vệ sinh hoặc thay mới cánh bơm nếu bị ăn mòn, hư hỏng
Khi vận hành bơm ly tâm trục ngang SLW100-ISW100-125-I, việc tuân thủ các lưu ý trên giúp đảm bảo bơm hoạt động ổn định, đạt hiệu suất cao và kéo dài tuổi thọ thiết bị. Thường xuyên bảo trì, kiểm tra và xử lý kịp thời các sự cố nhỏ sẽ giúp bạn tiết kiệm chi phí sửa chữa và giảm thời gian dừng máy
Điều kiện làm việc bơm li tâm trục ngang SLW100-ISW100-125-I động cơ 15 kw năng suất 74%
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

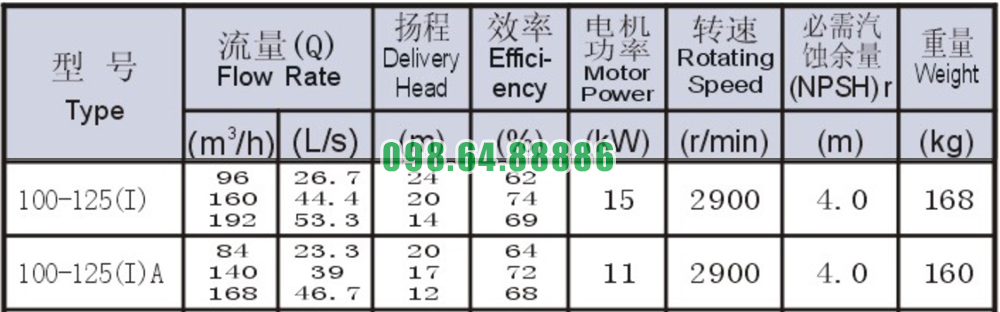

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100-ISW100-125-I động cơ 15 kw năng suất 74%

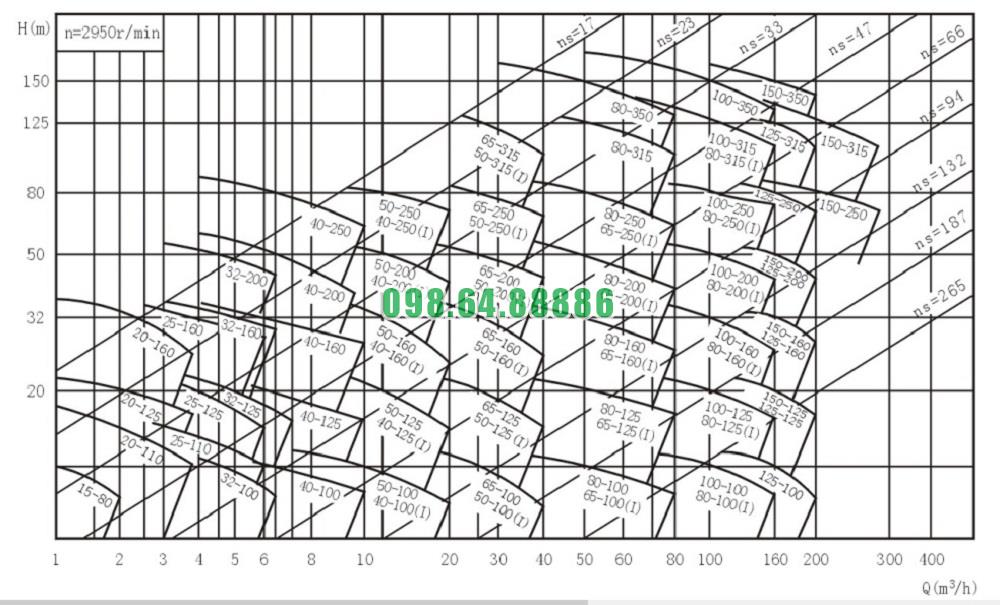

Đường cong hiệu suất bơm li tâm trục ngang SLW100-ISW100-125-I động cơ 15 kw năng suất 74%

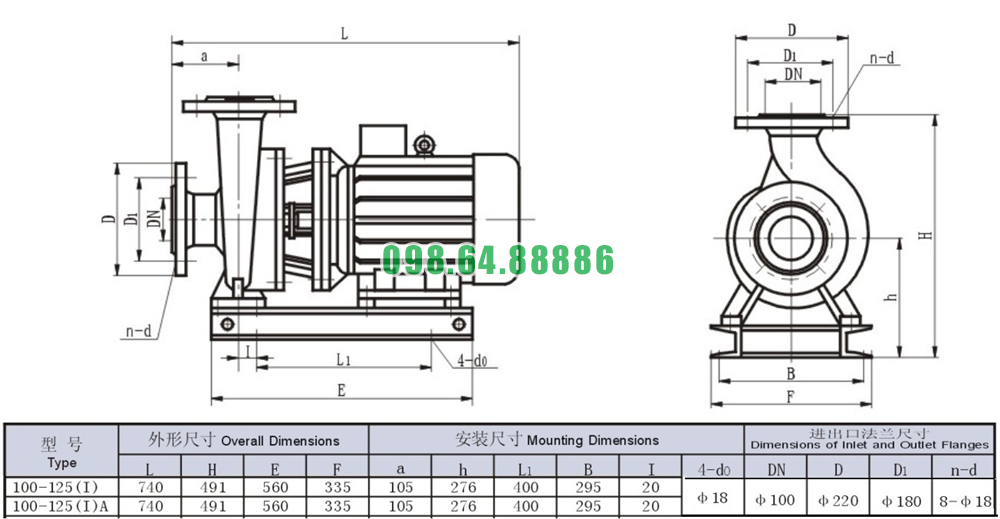

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100-ISW100-125-I động cơ 15 kw năng suất 74%
