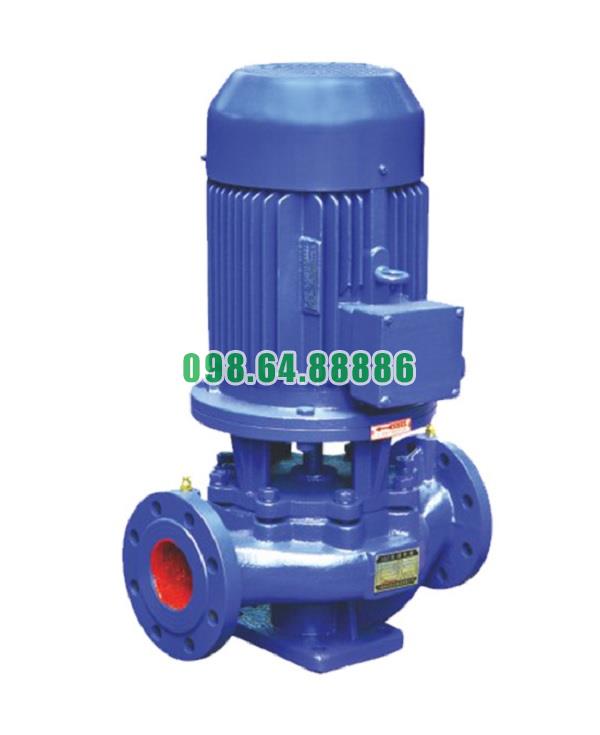

Bơm lùa kiểu trục đứng model ISG50-200A, bơm IRG50-200A

Nguyên lý vận hành chi tiết Bơm lùa kiểu trục đứng model ISG50-200A, bơm IRG50-200A

Giới thiệu chung về nguyên lý bơm ly tâm trục đứng

Bơm lùa kiểu trục đứng ISG50-200A và IRG50-200A là hai dòng máy bơm ly tâm đặt dọc trục, hoạt động theo nguyên lý biến đổi động năng thành áp năng thông qua cánh bơm quay. Khi động cơ truyền chuyển động cho trục và cánh bơm, chất lỏng được hút vào tâm cánh và bị đẩy ra ngoài theo hướng tiếp tuyến nhờ lực ly tâm. Sự chênh lệch áp suất tạo ra dòng chảy liên tục trong hệ thống.

Nguyên lý vận hành chi tiết của bơm ISG50-200A

Cấu tạo cơ bản phục vụ vận hành

• Động cơ điện đặt phía trên, truyền lực trực tiếp cho trục bơm

• Trục bơm đồng trục với cánh bơm, đặt thẳng đứng

• Cánh bơm kín: tạo lực ly tâm khi quay

• Buồng bơm dạng xoắn ốc, giúp hướng dòng chảy ra miệng bơm

• Đế bơm đồng tâm với trục và thân bơm, thuận tiện lắp đặt

Quy trình vận hành

Bước 1: Khởi động

• Khi cấp điện, động cơ quay, truyền mô-men xoắn xuống trục bơm

• Trục bơm kéo theo cánh bơm quay với tốc độ cao

Bước 2: Hút nước

• Áp suất thấp hình thành tại tâm cánh bơm (trung tâm buồng xoáy)

• Chất lỏng từ nguồn cấp bị hút vào buồng bơm nhờ chênh lệch áp suất

Bước 3: Tạo áp lực và đẩy nước

• Khi cánh quay, nước tiếp xúc với mép cánh bị đẩy ra ngoài do lực ly tâm

• Nước thoát khỏi cánh và đi vào vỏ xoắn ốc, chuyển từ vận tốc sang áp suất

• Dòng chất lỏng sau đó được đẩy ra cổng xả ở phần thân bơm

Đặc điểm nổi bật trong vận hành

• Hướng dòng theo trục thẳng đứng, tiết kiệm không gian lắp đặt

• Áp suất ổn định, phù hợp tăng áp hệ thống cấp nước

• Ít rung, vận hành êm nhờ thiết kế đồng tâm cao

Nguyên lý vận hành chi tiết của bơm IRG50-200A

Cấu tạo phục vụ vận hành

• Động cơ điện tiêu chuẩn IE2/IE3, truyền động trực tiếp

• Trục và cánh đặt dọc, đồng trục với thân bơm

• Cánh kín hoặc bán hở, phù hợp với chất lỏng sạch hoặc ít tạp chất

• Vỏ bơm thiết kế bền vững, khả năng chịu áp cao

Chu trình vận hành

Giai đoạn 1: Khởi động động cơ

• Điện năng kích hoạt động cơ quay, mô-men truyền tới trục

• Trục kéo theo cánh bơm quay đều

Giai đoạn 2: Hút chất lỏng

• Tại trung tâm cánh bơm, áp suất giảm thấp hơn môi trường

• Chất lỏng được hút vào buồng bơm do sự chênh lệch áp suất

Giai đoạn 3: Đẩy chất lỏng ra hệ thống

• Chất lỏng chịu tác động lực ly tâm, được tăng vận tốc

• Vận tốc chuyển hóa thành áp lực trong buồng khuếch tán

• Nước chảy ra theo đường xả, áp suất cao và lưu lượng ổn định

Ưu thế vận hành

• Phù hợp cho hệ thống sưởi, nước nóng tuần hoàn

• Vận hành ổn định, ít bảo trì, chịu nhiệt tốt

• Hiệu quả cao trong các hệ thống kín hoặc áp lực cao

Cả hai model ISG50-200A và IRG50-200A đều vận hành dựa trên nguyên lý lực ly tâm, sử dụng cấu trúc trục đứng để tiết kiệm không gian và nâng cao hiệu suất truyền động. Tuy nhiên, ISG thiên về ứng dụng trong hệ thống nước dân dụng, trong khi IRG ưu tiên các môi trường nhiệt độ cao như nước nóng tuần hoàn và sưởi trung tâm. Việc lựa chọn đúng model sẽ giúp tối ưu vận hành, tiết kiệm chi phí và kéo dài tuổi thọ hệ thống.

Phụ kiện cho Bơm lùa kiểu trục đứng model ISG50-200A và IRG50-200A

Máy bơm lùa kiểu trục đứng model ISG50-200A và IRG50-200A là dòng bơm ly tâm được ứng dụng rộng rãi trong các hệ thống cấp nước, PCCC, HVAC, và công nghiệp. Để đảm bảo hoạt động ổn định, tuổi thọ dài và hiệu suất cao, việc lựa chọn và trang bị phụ kiện phù hợp là yếu tố không thể bỏ qua. Dưới đây là danh mục chi tiết các phụ kiện quan trọng thường đi kèm hoặc được lắp đặt bổ sung cho hai model này.

Phụ kiện kết nối và lắp đặt

Mặt bích kết nối (Flanges)

• Dùng để kết nối ống hút và ống xả của bơm với hệ thống đường ống

• Được chế tạo từ gang hoặc thép không gỉ, theo tiêu chuẩn JIS, DIN hoặc ANSI

• Giúp đảm bảo kín khít và thuận tiện khi bảo trì, tháo lắp

Bu-lông, đai ốc, gioăng làm kín

• Là bộ phận đi kèm mặt bích, giúp cố định và ngăn rò rỉ nước tại các điểm nối

• Gioăng cao su chịu nhiệt, chịu áp lực tốt, đảm bảo độ bền và an toàn

Bệ đỡ và chân đế (Base Plate)

• Tùy thuộc vào vị trí lắp đặt, bệ đỡ giúp cố định máy bơm vững chắc, chống rung lắc

• Có thể làm bằng thép mạ hoặc gang đúc, có lớp sơn chống gỉ

Phụ kiện bảo vệ và giám sát

Van một chiều (Check Valve)

• Lắp tại đầu ra của máy bơm, ngăn không cho nước chảy ngược vào thân bơm

• Bảo vệ cánh bơm và động cơ, kéo dài tuổi thọ thiết bị

Van khóa (Gate Valve/Butterfly Valve)

• Lắp tại cả đầu vào và đầu ra, cho phép đóng/mở khi cần bảo trì hoặc kiểm tra hệ thống

Đồng hồ đo áp suất

• Gắn tại đầu ra hoặc gần đầu xả để theo dõi áp suất làm việc của bơm

• Giúp phát hiện kịp thời các tình trạng như tụt áp, tắc nghẽn, hoặc quá tải

Cảm biến nhiệt và rơ le nhiệt

• Được gắn vào motor hoặc thân bơm để phát hiện hiện tượng quá nhiệt

• Tự động ngắt nguồn điện khi nhiệt độ vượt giới hạn cho phép

Phụ kiện nâng cao hiệu quả vận hành

Khớp nối mềm (Flexible Coupling)

• Hấp thụ rung động và sai lệch nhỏ giữa trục động cơ và trục bơm

• Giảm tiếng ồn và bảo vệ bạc đạn, ổ đỡ

Bộ giảm rung, đệm cao su

• Đặt dưới chân đế để hạn chế truyền rung động ra sàn hoặc hệ thống lắp đặt

• Tăng độ ổn định và giảm tiếng ồn cho bơm trong quá trình vận hành

Tủ điện điều khiển

• Hỗ trợ khởi động mềm, bảo vệ quá tải, ngắn mạch, pha

• Có thể tích hợp bộ biến tần để điều chỉnh tốc độ bơm linh hoạt theo nhu cầu

Phụ kiện chuyên biệt (tùy yêu cầu công trình)

Bộ làm kín cơ khí (Phớt cơ khí)

• Lựa chọn loại phớt đơn, phớt kép hoặc phớt chống hóa chất tùy theo môi trường vận hành

• Đảm bảo không rò rỉ trục bơm và phù hợp với chất lỏng có tính ăn mòn nhẹ

Bộ lọc rác đầu vào

• Gắn tại đầu hút nhằm lọc tạp chất rắn lớn, bảo vệ cánh bơm không bị hư hỏng

Ống mềm chống rung đầu hút/xả

• Hạn chế rung động truyền sang hệ thống đường ống

• Giảm nguy cơ nứt vỡ đường ống hoặc mối nối

Việc trang bị đầy đủ và chính xác phụ kiện cho máy bơm ISG50-200A và IRG50-200A không chỉ giúp tối ưu hóa hoạt động mà còn đảm bảo độ an toàn, hiệu quả và tuổi thọ của hệ thống bơm. Khi lựa chọn phụ kiện, cần lưu ý đến điều kiện vận hành thực tế, loại chất lỏng, yêu cầu kỹ thuật và khả năng tương thích với từng model cụ thể. Nên tham khảo ý kiến kỹ thuật từ nhà sản xuất hoặc đơn vị chuyên môn để có giải pháp tối ưu.

Thông số kỹ thuật và kích thước bơm model ISG50-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200A

Đường cong hiệu suất bơm model ISG50-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200A

Phụ kiện và kích thước lắp đặt bơm model ISG50-200A

Phương thức lắp đặt bơm model ISG50-200A
