Bơm inline ISG80-315C và IRG80-315C là dòng bơm ly tâm trục đứng được thiết kế chuyên biệt để cấp thoát nước, tăng áp hệ thống và vận hành trong môi trường có yêu cầu kỹ thuật cao. Cấu tạo chi tiết của hai model này gần như tương đồng, chỉ khác nhau về mục đích sử dụng: ISG dùng cho nước sạch, còn IRG dùng cho nước nóng hoặc môi trường có nhiệt độ cao.
Thân bơm được chế tạo từ gang đúc chất lượng cao hoặc thép không gỉ (tuỳ lựa chọn).
Bề mặt được phủ sơn chống ăn mòn, đảm bảo tuổi thọ dài hạn.
Thiết kế dạng inline (hút và xả trên cùng một đường thẳng) giúp lắp đặt dễ dàng trên hệ thống đường ống hiện hữu mà không cần thay đổi kết cấu.
Cánh bơm ly tâm dạng kín, cân bằng động chính xác, hạn chế rung lắc khi vận hành.
Vật liệu phổ biến: gang xám, inox 304, hoặc hợp kim đồng.
Đặc trưng của model ISG80-315C, IRG80-315C là đường kính cánh lớn, tạo cột áp cao và lưu lượng ổn định.
Trục bơm làm bằng thép không gỉ 304 hoặc 316, chống mài mòn và chịu được áp lực cao.
Được gia công trên máy CNC, độ đồng tâm chính xác, giúp giảm ma sát và nâng cao hiệu suất truyền động.
Sử dụng phớt cơ khí chất lượng cao chống rò rỉ nước ra ngoài.
Vật liệu: gốm, than chì, silicon carbide.
Đối với IRG80-315C, phớt được thiết kế chịu được nhiệt độ nước nóng lên đến 120°C – 150°C.
Bơm trang bị vòng bi nhập khẩu (SKF, NSK hoặc tương đương).
Chịu tải trọng lớn, giảm thiểu rung ồn trong quá trình hoạt động liên tục.
Được bôi trơn bằng mỡ chịu nhiệt, tăng tuổi thọ thiết bị.
Động cơ điện tiêu chuẩn IP55, cấp cách điện F.
Làm mát bằng quạt gió, có thể lắp đặt ngoài trời.
Kết nối trực tiếp với trục bơm, giảm tổn thất năng lượng và giúp máy chạy êm.
Đế bơm bằng gang đúc liền khối, đảm bảo độ vững chắc.
Có lỗ bulong để cố định bơm xuống nền móng, hạn chế rung khi vận hành.
ISG80-315C: chuyên cho hệ thống cấp nước sạch, nước sinh hoạt, nước công nghiệp với nhiệt độ thường (≤ 80°C).
IRG80-315C: chuyên cho hệ thống nước nóng, nước tuần hoàn trong lò hơi, sưởi ấm, HVAC, chịu được nhiệt độ cao (≤ 150°C).
Cấu tạo bơm inline ISG80-315C, IRG80-315C được thiết kế tối ưu cho hiệu suất vận hành cao, tuổi thọ bền bỉ và khả năng lắp đặt linh hoạt. Với sự khác biệt chính nằm ở khả năng chịu nhiệt, hai model này đáp ứng đa dạng nhu cầu từ cấp nước sinh hoạt, công nghiệp đến hệ thống nước nóng tuần hoàn. Việc nắm rõ cấu tạo chi tiết giúp người dùng lựa chọn đúng loại bơm, đồng thời dễ dàng hơn trong khâu bảo dưỡng và vận hành an toàn, hiệu quả.
Bơm inline model ISG80-315C và IRG80-315C là hai dòng bơm ly tâm trục đứng được thiết kế chuyên biệt cho hệ thống cấp thoát nước và điều hòa. Cả hai đều vận hành dựa trên nguyên lý ly tâm, sử dụng lực quay của cánh bơm để tạo ra áp lực dòng chảy, đồng thời có kết cấu trục thẳng hàng với đường ống nên rất thuận tiện khi lắp đặt.
Khi động cơ điện truyền mô-men xoắn đến trục bơm, cánh bơm bắt đầu quay với tốc độ cao. Dưới tác dụng của lực ly tâm, chất lỏng được hút từ cửa vào (inlet) và đẩy ra cửa xả (outlet). Toàn bộ quá trình diễn ra liên tục, tạo thành một chu trình vận chuyển chất lỏng ổn định.
Điểm đặc biệt ở bơm inline ISG80-315C và IRG80-315C là thiết kế trục đứng, cửa hút và cửa xả đặt trên cùng một đường thẳng, giúp giảm tối đa tổn thất áp suất và tiết kiệm diện tích lắp đặt.
Quá trình hút: Khi cánh bơm quay, áp suất tại tâm cánh giảm xuống, tạo ra sự chênh lệch áp suất để chất lỏng được hút vào.
Quá trình đẩy: Lực ly tâm tác động làm chất lỏng chuyển động ra mép ngoài cánh bơm, tốc độ tăng dần và được dẫn ra cửa xả với áp suất cao.
Duy trì dòng chảy: Do thiết kế trục đứng và kết cấu đồng tâm, dòng chất lỏng ít bị rung lắc, tạo ra sự ổn định khi vận hành lâu dài.
Khác biệt chính của IRG80-315C là nó thuộc dòng bơm nước nóng tuần hoàn, được thiết kế chịu được nhiệt độ cao.
Hút và đẩy nước nóng: Nguyên lý tương tự ISG, nhưng cấu tạo ổ trục, phớt cơ khí và vật liệu được tối ưu để hạn chế biến dạng và rò rỉ khi chất lỏng có nhiệt độ lớn hơn 100°C.
Tản nhiệt cho động cơ: Cấu tạo khoang làm mát giúp động cơ không bị quá tải nhiệt trong quá trình vận hành.
Ổn định áp suất: Nhờ đường ống thẳng hàng, IRG80-315C đảm bảo áp lực đồng đều trong hệ thống tuần hoàn nhiệt.

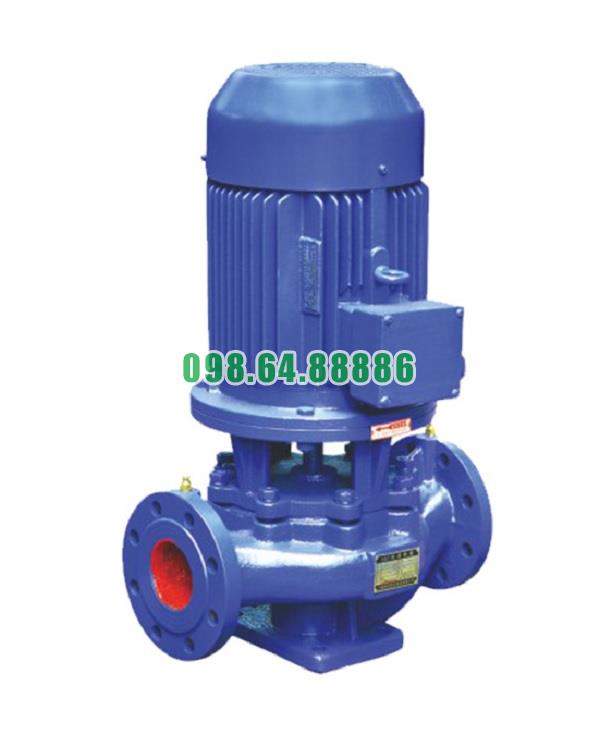

Máy bơm inline, bơm tăng áp, bơm lùa, bơm đường ống model ISG80-315C, IRG80-315C 22kw, 41m3, 85m
34.128.000 VND
