Bơm ly tâm trục đứng inline model ISG65-315 và IRG65-315 được thiết kế với đường cong hiệu suất ổn định, đạt hiệu suất cao tại nhiều dải lưu lượng. Nhờ áp dụng công nghệ mô phỏng thủy lực tiên tiến, dòng chảy bên trong buồng bơm được tối ưu hóa, hạn chế hiện tượng xoáy và tổn thất áp suất, giúp nâng cao hiệu suất tổng thể lên đến 75–85% tùy theo điều kiện vận hành.
Với thiết kế trục đứng thẳng hàng (inline), máy bơm ISG65-315 và IRG65-315 cho phép lắp đặt trực tiếp vào hệ thống ống mà không cần thay đổi hướng dòng chảy. Nhờ đó, thiết bị trở nên lý tưởng trong các không gian hạn chế như phòng kỹ thuật tầng hầm, trạm bơm nhỏ gọn, hoặc tòa nhà cao tầng. Việc bố trí thẳng hàng giữa cửa hút và cửa xả cũng giúp giảm tổn thất do thay đổi hướng dòng, tối ưu vận hành.
Toàn bộ phần vỏ và cánh bơm có thể được chế tạo từ gang xám, gang cầu hoặc thép không gỉ 304/316, tùy theo yêu cầu ứng dụng. Cánh bơm được đúc chính xác, độ đồng tâm cao, hạn chế rung lắc và mài mòn trong quá trình hoạt động. Trục bơm làm từ thép không gỉ tôi luyện, có độ cứng cao, chịu được lực tác động liên tục và áp lực lớn.
Cả hai model ISG65-315 và IRG65-315 đều sử dụng động cơ điện tiêu chuẩn quốc tế (IEC hoặc GB), lớp cách điện F, cấp bảo vệ IP55 hoặc cao hơn. Động cơ cho khả năng vận hành ổn định, ít sinh nhiệt, tiết kiệm điện năng, phù hợp với hệ thống điều áp, tuần hoàn hoặc cấp nước liên tục.
Bơm có thể làm việc với chất lỏng ở nhiệt độ từ -20°C đến 120°C (phiên bản IRG chịu nhiệt cao), áp lực làm việc tối đa 1.6 MPa (16 bar). Đây là ưu điểm nổi bật giúp bơm thích nghi tốt với các môi trường công nghiệp nặng, hệ thống HVAC, hệ thống cấp nước nóng hoặc làm mát thiết bị.
Hệ thống làm kín sử dụng phớt cơ khí hợp kim cứng (SiC/TC) với vòng làm kín graphite hoặc ceramic, chống ăn mòn tốt, chịu được áp lực và nhiệt độ cao, tuổi thọ trung bình dài. Việc bảo dưỡng và thay thế phớt rất thuận tiện do thiết kế dễ tháo lắp và có sẵn phụ tùng thay thế.
Nhờ cấu trúc đồng trục giữa trục bơm và trục động cơ, kết hợp với gối đỡ chính xác và thân bơm gia công đồng tâm cao, máy vận hành êm ái, độ ồn thấp, thích hợp cho môi trường yêu cầu tiếng ồn hạn chế như bệnh viện, khách sạn, cao ốc văn phòng.
Thiết kế bơm cho phép lắp đặt đứng độc lập hoặc treo tường, bệ khung, tùy theo nhu cầu. Ngoài ra, phần cánh và cụm bơm có thể được tháo rời dễ dàng mà không cần tháo hệ thống ống kết nối, giúp tiết kiệm thời gian bảo trì và nâng cấp.
Bơm ly tâm trục đứng inline ISG65-315 và IRG65-315 được ứng dụng hiệu quả trong các lĩnh vực như:
Cấp nước tòa nhà cao tầng
Tuần hoàn nước nóng - lạnh trong hệ HVAC
Tăng áp trong hệ thống công nghiệp
Bơm nước xử lý hoặc tuần hoàn hóa chất nhẹ
Hệ thống tưới tiêu hoặc chăn nuôi tự động
Với những tính năng vượt trội về hiệu suất, độ bền, độ tin cậy và khả năng tùy biến, bơm ly tâm trục đứng inline model ISG65-315 và IRG65-315 xứng đáng là lựa chọn hàng đầu cho các hệ thống yêu cầu công suất ổn định, vận hành liên tục và bảo trì thuận tiện. Đây là giải pháp kỹ thuật toàn diện cho mọi hệ thống cấp thoát nước và xử lý chất lỏng hiện đại
Bơm ly tâm trục đứng inline ISG65-315 và IRG65-315 vận hành theo nguyên lý lực ly tâm. Khi động cơ điện truyền động đến trục bơm, cánh quạt (impeller) bắt đầu quay với tốc độ cao, tạo ra lực ly tâm tác động lên chất lỏng. Lực này làm chất lỏng bị đẩy từ tâm quay của cánh quạt ra phía rìa ngoài, từ đó tạo ra áp lực và vận tốc cần thiết để đẩy chất lỏng ra khỏi bơm.
Toàn bộ quá trình này diễn ra liên tục trong thân bơm kín, đảm bảo luồng chảy ổn định, không bị rò rỉ hay gián đoạn, đặc biệt phù hợp với hệ thống đường ống có áp lực cao và yêu cầu vận hành liên tục.
Chất lỏng đi vào họng hút ở phần trung tâm của bơm.
Cánh quạt xoay tạo lực ly tâm làm chất lỏng chuyển động hướng ra ngoài.
Năng lượng cơ học được chuyển đổi thành động năng và áp năng của chất lỏng.
Chất lỏng được dẫn qua ống xả, đi vào hệ thống đường ống hoặc thiết bị tiêu thụ.
Với thiết kế inline trục đứng, dòng chất lỏng đi thẳng đứng từ dưới lên trên, đảm bảo lưu lượng ổn định, không bị đổi hướng đột ngột như các loại bơm có kết cấu lệch trục. Điều này giảm tổn thất ma sát, nâng cao hiệu suất và hạn chế hiện tượng xâm thực.

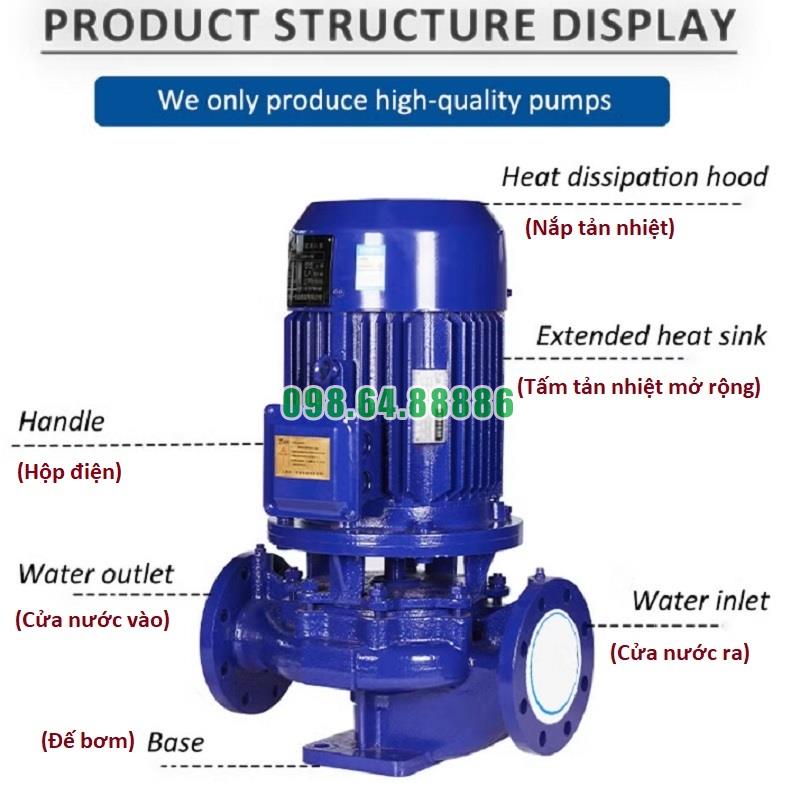

Là bộ phận quan trọng nhất tạo ra lực ly tâm. Cánh quạt được thiết kế dạng kín hoặc bán hở tùy vào ứng dụng, giúp tối ưu hóa việc truyền năng lượng cho chất lỏng và tăng cường khả năng chịu mài mòn.
Vỏ bơm được chế tạo từ gang hoặc thép không gỉ, có nhiệm vụ bao bọc toàn bộ quá trình tạo áp lực, đồng thời hướng dòng chảy ra ống xả theo phương thẳng đứng, giảm thiểu nhiễu loạn dòng.
Trục truyền động từ motor đến cánh quạt, được cố định nhờ hệ thống vòng bi chính xác cao, giúp giảm rung lắc, tăng tuổi thọ vận hành, và duy trì độ đồng tâm tuyệt đối.
Ngăn rò rỉ chất lỏng ra khỏi buồng bơm tại vị trí tiếp xúc giữa trục và thân bơm. Đây là bộ phận giữ cho hệ thống luôn khô ráo, đảm bảo an toàn vận hành.
Động cơ điện nối trực tiếp với trục bơm theo phương thẳng đứng, giúp truyền mô-men xoắn hiệu quả và giảm tổn thất năng lượng. Hệ thống gắn kết đồng trục này cho phép bơm vận hành êm ái, hạn chế độ rung và tiếng ồn trong suốt quá trình hoạt động.
Bơm ISG65-315 và IRG65-315 có thể tự điều chỉnh áp lực trong phạm vi nhất định nhờ thiết kế cánh quạt đặc biệt và hình học thân bơm tối ưu. Điều này giúp hệ thống duy trì ổn định ngay cả khi lưu lượng đầu vào có biến động.
Trong quá trình hoạt động, nếu vị trí lắp đặt thấp hơn mặt chất lỏng, bơm sẽ tạo ra hiệu ứng hút chân không tạm thời để kéo chất lỏng vào buồng bơm. Tuy nhiên, do không có khả năng tự mồi mạnh, nên thường cần mồi ban đầu trước khi khởi động.
Thiết kế đặc trưng của dòng ISG/IRG giúp hạn chế hiện tượng xâm thực nhờ cánh quạt có kết cấu hướng trục ổn định, đồng thời hệ thống trục và vòng bi được cân bằng động tốt giúp giảm thiểu rung chấn, bảo vệ toàn bộ hệ thống đường ống.
Vì có kết cấu đầu hút – đầu xả nằm trên cùng một đường thẳng, nên bơm inline ISG65-315 và IRG65-315 có thể lắp đặt trực tiếp lên đường ống đứng mà không cần thêm giá đỡ. Điều này tiết kiệm không gian, dễ dàng bảo trì, đồng thời hạn chế các điểm rò rỉ.
Cơ chế vận hành của bơm ly tâm trục đứng inline model ISG65-315, IRG65-315 là một chuỗi phối hợp nhịp nhàng giữa các thành phần cơ khí – động lực – thủy lực. Nhờ thiết kế khoa học và nguyên lý ly tâm mạnh mẽ, dòng bơm này không chỉ đáp ứng tốt các yêu cầu về áp lực và lưu lượng mà còn đảm bảo độ bền, tính ổn định cao trong vận hành lâu dài

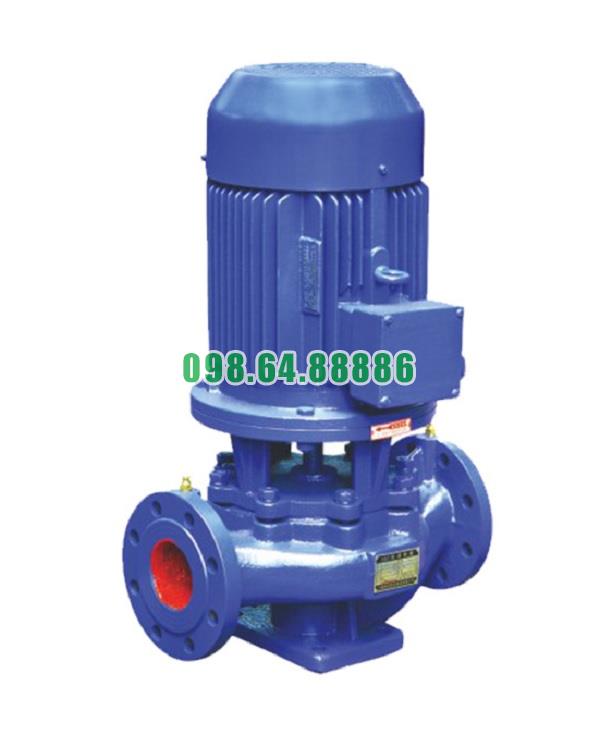

Máy bơm ly tâm, inline, bơm lắp thẳng trục, tăng áp, bơm lùa ISG65-315A, IRG65-315A 22kw, 23.4m3, 110m
31.968.000 VND
