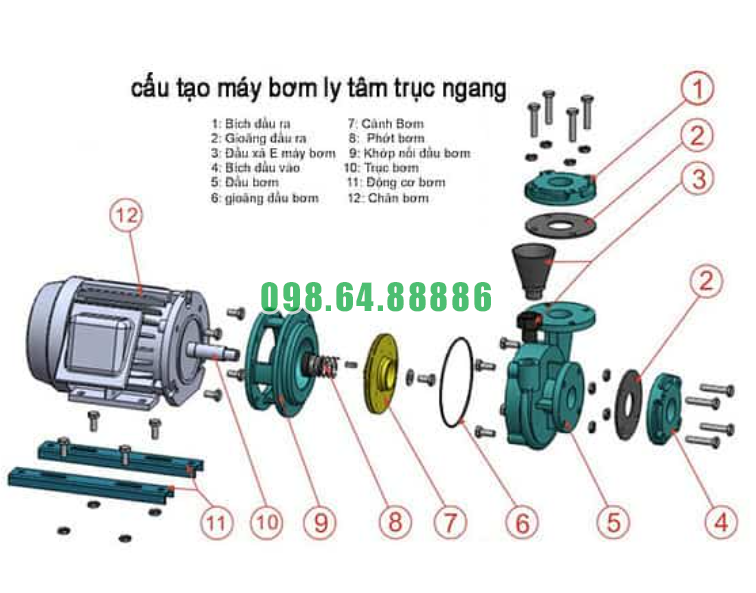

Cấu tạo chung của máy bơm nước li tâm trục ngang CM40-200B
Máy bơm nước li tâm trục ngang CM40-200B là một thiết bị quan trọng trong hệ thống cấp nước và cung cấp nước cho các ứng dụng công nghiệp và dân dụng. Dưới đây là cấu tạo chung của máy bơm này:
Động cơ: Máy bơm được trang bị một động cơ điện, thường là động cơ ba pha, để tạo ra sức đẩy cần thiết để bơm nước từ nguồn đến điểm sử dụng. Động cơ thường được bố trí ngay phía sau hoặc bên trên phần bơm để dễ dàng tiếp cận và bảo dưỡng.
Thân bơm: Thân bơm thường được làm từ gang hoặc thép không gỉ để đảm bảo tính bền và độ bền cao trong quá trình hoạt động. Thân bơm chứa các thành phần chính khác như cánh quạt, trục và vỏ bơm.
Cánh quạt: Cánh quạt là một phần quan trọng trong máy bơm, giúp tạo ra lực hút và đẩy nước qua hệ thống. Cánh quạt được thiết kế để tăng cường hiệu suất bơm và tối ưu hóa luồng chảy của nước.
Trục và ổ lắp trục: Trục là thành phần chịu lực chính của máy bơm, nó được nối với động cơ và cánh quạt để truyền động. Ổ lắp trục là bộ phận hỗ trợ trục, giúp giữ cho trục ổn định trong quá trình hoạt động.
Hệ thống đệm và phớt: Để đảm bảo hiệu suất hoạt động và tăng tuổi thọ của máy bơm, hệ thống đệm và phớt được tích hợp để giảm ma sát và cản trở.
Van hút và van đẩy: Máy bơm thường được trang bị các van hút và van đẩy để kiểm soát luồng nước và áp suất trong quá trình hoạt động. Các van này đóng mở tùy thuộc vào nhu cầu cung cấp nước.
Hệ thống làm mát: Máy bơm thường đi kèm với hệ thống làm mát để giữ cho nhiệt độ của động cơ ở mức an toàn trong quá trình hoạt động.
Bộ khung và chân đế: Để đảm bảo ổn định và an toàn, máy bơm thường được lắp đặt trên một bộ khung và chân đế, giúp giảm thiểu các dao động và rung động trong quá trình hoạt động.
Nguyên tắc hoạt động của máy bơm nước li tâm trục ngang CM40-200B
Nguyên tắc hoạt động của máy bơm nước li tâm trục ngang CM40-200B dựa trên nguyên lý của máy bơm nước li tâm, một trong những loại máy bơm phổ biến nhất trên thị trường. Dưới đây là mô tả chi tiết về nguyên tắc hoạt động của máy bơm này:
Hút nước: Quá trình bắt đầu khi máy bơm được kích hoạt và động cơ bắt đầu hoạt động. Van hút mở và nước được hút vào thân bơm thông qua ống hút. Cánh quạt (impeller) ở phần trung tâm của bơm quay xung quanh trục nhanh chóng, tạo ra một lực hút trung tâm mạnh mẽ.
Nước được nén và đẩy đi: Khi nước vào bơm, cánh quạt tạo ra một lực ly tâm, ép nước ra ngoài và đi theo hướng đường kính lớn hơn. Quá trình này tạo ra một áp suất cao hơn ở trung tâm của cánh quạt, khiến nước bị ép ra ngoài qua ống đẩy.
Tạo áp lực: Nước được đẩy qua ống đẩy với áp suất cao hơn và được chuyển đến các đường ống hoặc hệ thống cần sử dụng. Áp suất này tạo ra lực đẩy đủ mạnh để vượt qua các trở ngại trong hệ thống đường ống và đưa nước đến các vị trí mong muốn.
Lặp lại quá trình: Quá trình này lặp lại liên tục khi máy bơm hoạt động, tạo ra một luồng liên tục của nước từ nguồn tới điểm sử dụng.
Lĩnh vực cần sử dụng của máy bơm nước li tâm trục ngang CM40-200B
Máy bơm nước ly tâm trục ngang CM40-200B là một thiết bị vô cùng linh hoạt và đa năng trong việc cung cấp và điều phối nguồn nước trong nhiều ứng dụng khác nhau. Dưới đây là một số lĩnh vực cần sử dụng của máy bơm này:
Cung cấp nước sạch: Máy bơm CM40-200B thích hợp để cung cấp nước sạch cho hộ gia đình, các tòa nhà dân dụng, văn phòng, và các công trình công cộng khác.
Ứng dụng trong công nghiệp: Máy bơm này có thể được sử dụng trong các quá trình sản xuất công nghiệp, như sản xuất, chế biến thực phẩm, sản xuất hóa chất, sản xuất giấy, và nhiều lĩnh vực công nghiệp khác.
Làm mát và điều hòa không khí: Máy bơm CM40-200B có thể được sử dụng để cung cấp nước làm mát cho hệ thống điều hòa không khí trong các tòa nhà, nhà máy, kho bãi, và các công trình khác.
Tưới tiêu và nông nghiệp: Trong nông nghiệp, máy bơm này có thể được sử dụng để tưới tiêu cho các vườn cây trồng, cung cấp nước cho trang trại, hệ thống tưới tiêu tự động và các ứng dụng liên quan đến nước trong nông nghiệp.
Ứng dụng trong xử lý nước thải: Máy bơm CM40-200B cũng có thể được sử dụng trong các hệ thống xử lý nước thải để đẩy nước từ các bể chứa đến các bước xử lý tiếp theo.
Ứng dụng trong hệ thống cung cấp nước công nghiệp: Máy bơm này có thể được sử dụng trong các hệ thống cung cấp nước công nghiệp để đảm bảo nguồn nước liên tục và đáng tin cậy cho các quy trình sản xuất.
Ứng dụng trong hệ thống phòng cháy chữa cháy: Trong các hệ thống phòng cháy chữa cháy, máy bơm CM40-200B có thể được sử dụng để cung cấp nước áp lực cao cho các hệ thống sprinkler và vòi phun nước.
Thông số kỹ thuật của máy bơm nước li tâm trục ngang CM40-200B
| Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
| CM40 - 200B | 39 m3 / h | 25 m | 5.5 kw | 380 v | Dn65 / 40 mm | Vỏ gang FC200
|
Đường cong hiệu suất của máy bơm nước li tâm trục ngang CM40-200B

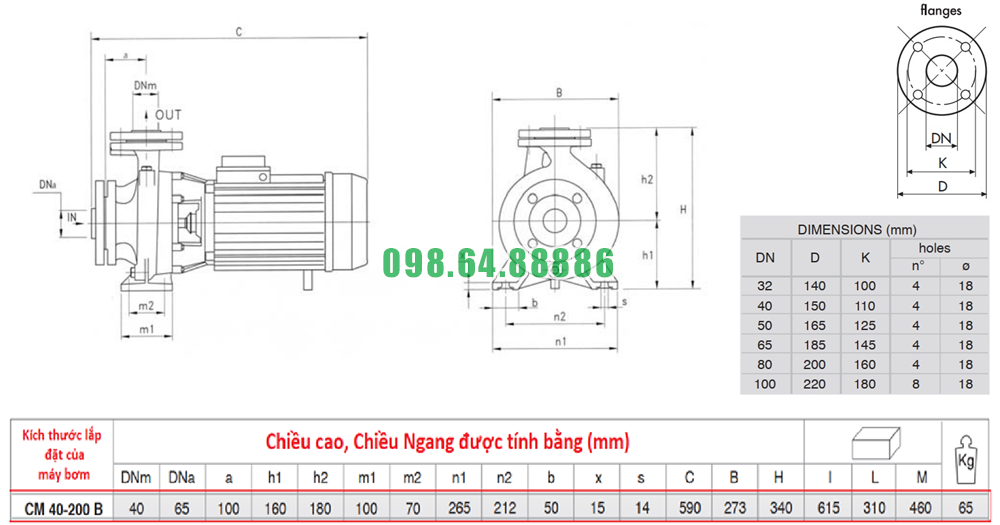

Kích thước máy bơm nước li tâm trục ngang CM40-200B
